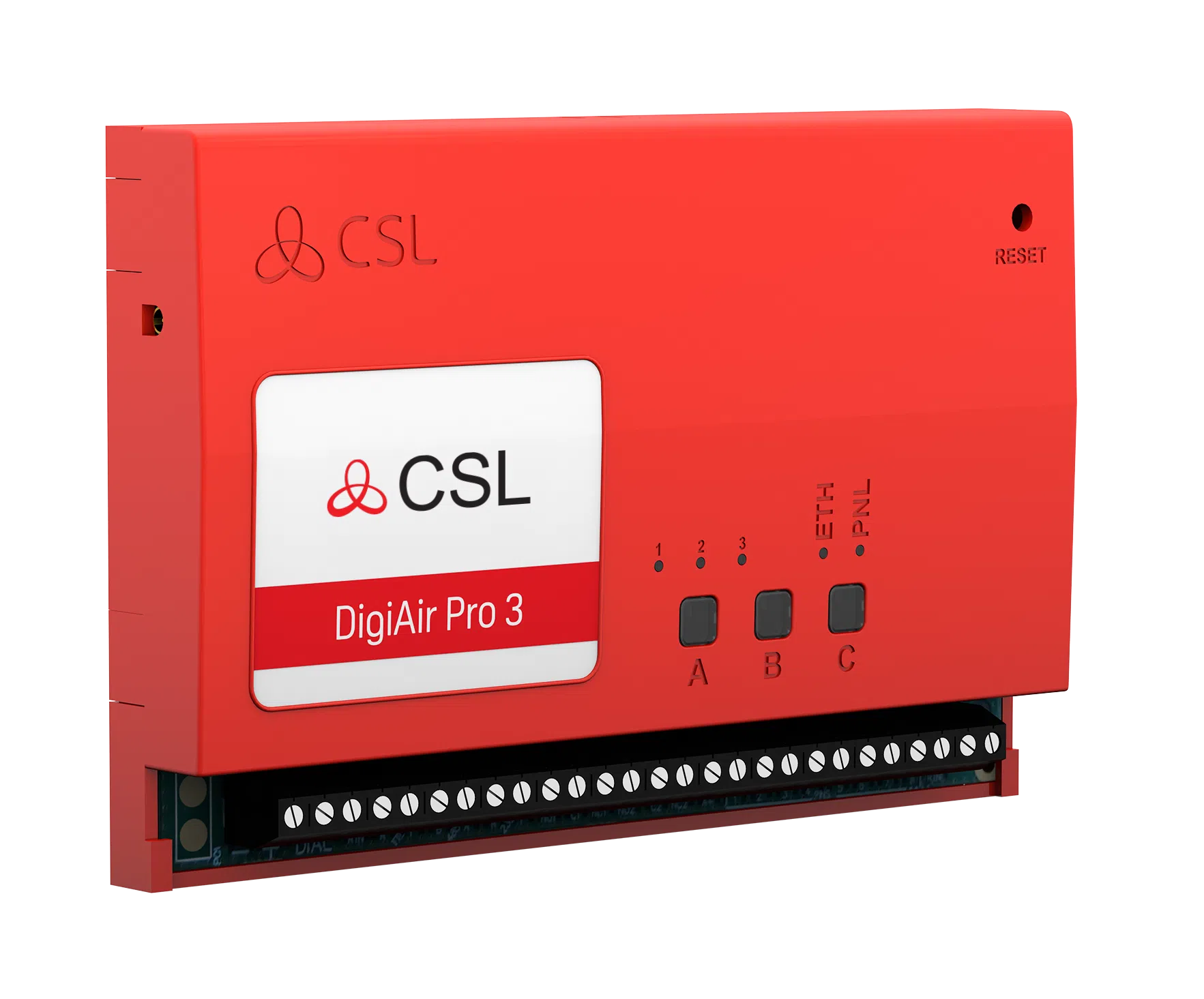

DigiAir Pro 3

De DigiAir Pro 3 serie biedt installateurs een eenvoudigere, snellere installatie van een professioneel transmissie systeem met nog meer robuustheid, plus toegang tot CSL Live, ons bestel- en beheerportaal.

Door gebruik te maken van de ingebouwde seriële aansluitingen, pin triggering of dial capture, is DigiAir Pro 3 toepasbaar met een breed scala aan controle-apparatuur, waaronder systemen geïnstalleerd volgens EN50136 & PD6662. De serie bestaat uit DigiAir Pro 3 Radio en DigiAir Pro 3 LAN – onze single-path oplossingen die gebruik maken van een radiopad of LAN om een alarm te verzenden.

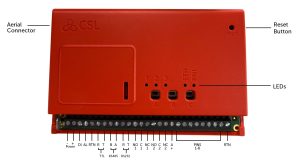

Afbeelding 1 – Ontleding van DigiAir Pro 3

DIGIAIR PRO 3 – 4G

Gebruik een Signal Analyser om te bepalen of er voldoende basisstations (2 of meer) beschikbaar zijn op de locatie en of deze voldoende signaalsterkte (30% en meer) kunnen leveren. Dit bepaalt de optimale locatie voor de antenne van de DigiAir Pro 3.

Als u geen Signal Analyser heeft, raden wij u aan om de DigiAir Pro 3 aan te zetten, de antenne(s) aan te sluiten, het inbedrijfstellingsproces te doorlopen en vervolgens de signaalsterkte te controleren voordat u de antenne definitief monteert.

Druk op de A-knop om de signaalsterkte weer te geven – LED 1 moet groen zijn om een aanvaardbaar niveau van het radiosignaal/kwaliteit aan te geven. Zie sectie Signaalsterkte bekijken voor meer informatie.

DIGIAIR PRO 3 – LAN

DigiAir Pro 3 gebruikt DHCP als standaard IP-instelling. Vaste IP-instellingen kunnen toegevoegd of gewijzigd worden met behulp van de My Base App. Sluit de Ethernetkabel aan op het apparaat en verbind het met de router van de klant. Zorg ervoor dat de LAN-socket van de klant onder spanning staat en dat het netwerk toegang biedt tot de CSL servers.

Bezoek de CSL Live Support Pagina voor informatie over ons Customer IT Survey Formulier.

De ETH LED knippert tussen rood, oranje en groen om aan te geven dat de verbinding operationeel is en dat er gegevens worden ontvangen op de lokale netwerkverbinding.

DigiAir Pro 3 moet geïnstalleerd worden in een behuizing die geschikt is voor de installatiecertificering. Het apparaat moet stevig worden bevestigd met de meegeleverde zelfklevende pads of via de schroefbevestigingen die toegankelijk zijn door het deksel te verwijderen.

Controleer na de installatie of:

• De antenne is aangesloten of de ethernetkabel is geïnstalleerd, naargelang het geval.
• Het alarmpaneel of de PSU is uitgeschakeld.
• Bedraad de DigiAir Pro 3 in deze volgorde.

1. Negatieve (-) stroom,
2. Positieve (+) stroom,
3. Seriële kabel of ingangen

• Sluit indien nodig de seriële kabel aan – RS485, RS232 of TTL (afhankelijk van het paneel) – zie het hoofdstuk Paneelaansluitingen voor meer informatie.
• Sluit eventuele hardwired alarmen aan op het apparaat – zie het hoofdstuk Pin Triggering voor meer informatie.
• Sluit de storingsuitgang aan
• Zorg ervoor dat alle ingangen elektrisch geïsoleerd zijn.
• Herstel de stroomtoevoer naar het alarmpaneel of de PSU

Controleer na de installatie dat:

• De antenne is aangesloten of de ethernetkabel is geïnstalleerd.
• Het alarmpaneel of de PSU is uitgeschakeld.
• bedraad de DigiAir Pro 3 in deze volgorde.
• Als het nodig is, sluit u de seriële kabel aan – RS485, RS232 of TTL (afhankelijk van het paneel) – zie het hoofdstuk Paneelaansluitingen voor meer informatie.
• Verbind eventuele hardwired alarmen met het apparaat – zie het hoofdstuk Pin Triggering voor meer informatie.
• De storingsuitgang aansluiten
• Zorg ervoor dat alle ingangen elektrisch geïsoleerd zijn.
• Restrueer de voeding naar het alarmpaneel of de PSU

• • Om AAN DE ELEKTRISCHE VEILIGHEIDSVOORSCHRIFTEN TE VOLDOEN MOET DE DIGIAIR PRO 3 VERSTROOMD WORDEN DOOR EEN ZEKERING MET DE VOLGENDE RATING:

  – VOOR EEN SYSTEEM VAN 12V Gelijkstroom (SPANNING IN HET BEREIK VAN 10V TOT 14V Gelijkstroom) EEN ZEKERING VAN 1,25 A

  • .

  -VOOR EEN 24 V DC-SYSTEEM (SPANNING IN HET BEREIK VAN 20 V DC TOT 36 V DC) EEN VEILIGHEID VAN 600 MA

  ALS DE VEILIGHEIDSBRON NIET BEPERKT IS TOT DEZE WAARDE, DAN MOET EEN VEILIGHEID MET DE CORRECTE WAARDE IN LIJN MET DE POSITIEVE VERBINDING VAN DE VEILIGHEIDSBRON WORDEN PLAATSEN.

de antenne positioneren

Bij het inschakelen neemt de DigiAir Pro 3 automatisch contact op met het Gemini Global Platform om de inbedrijfstelling uit te voeren, wat 5-8 minuten kan duren.

Zodra het apparaat in bedrijf is gesteld, zullen alle 3 de LED’s gedurende 5 seconden groen oplichten. Daarna start het apparaat opnieuw op.

LED 1 – Voeding	LED 2 – Comms Pad	LED 3 – In bedrijf gesteld

Afbeelding 2 – Inbedrijfstelling

Bij de volgende opstart zal LED 3 groen worden om aan te geven dat het apparaat volledig in bedrijf is.

LED 1 – N.v.t.	LED 2 – N.v.t.	LED 3 – Apparaat Status

Afbeelding 3 – Rust/normale status

Als u de ingangen gebruikt, druk dan in rust/normale status 5 seconden op knop C om de huidige status van de paneelingang te leren. LED 3 knippert oranje, vervolgens rood en wordt weer ononderbroken groen zodra dit voltooid is.

Voordat u de locatie verlaat, moet u het DigiAir Pro 3 apparaat volgens deze stappen testen.

1. Plaats het apparaat op test bij de PAC en verstuur een reeks verzenden vanaf het paneel.
2. Voer een padtest uit door op knop C te tikken terwijl het apparaat in rust/normale status is.
3. LED 3 zal knipperen om aan te geven dat signalen verzonden worden.
4. Controleer of de signalen worden ontvangen op de PAC.

Zie het hoofdstuk Problemen oplossen voor meer informatie.

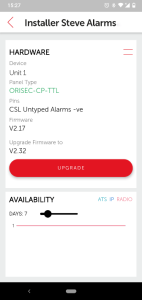

Alle apparaatprogrammering kan worden uitgevoerd met de My Base App of website. Download de app van App Store of Google Play en voer uw gegevens in. U kunt ook in een browser naar My Base gaan.

Indien nodig kunt u de eenmalige toegangspagina gebruiken om een apparaat te installeren met uw mobiele telefoon of webbrowser zonder inloggegevens. Volg deze link en voer het serienummer en de verbindings-ID van het apparaat in.

de knoppen en LED’s gebruiken

Zodra de DigiAir Pro 3 in gebruik is genomen, gaat deze naar de rust of normale status. In deze toestand geeft LED 3 de status van het apparaat aan en is er geen andere activiteit op LED 1 of 2. Zie Afbeelding 3 – Rust/normale status hierboven. De kleur van de LED geeft de huidige status aan:

• Groen = pad en systeem zijn OK
• Oranje = pad werkt niet
• Rood = fout

Vanuit deze status kunt u:

• Op A-knop drukken om de signaalsterkte/LAN-connectiviteit te bekijken
• Op knop C drukken om een Testoproep te genereren
• Knop C ingedrukt houden om Pin Learn uit te voeren

DE SIGNAALSTERKTE BEKIJKEN

Druk eenmaal op knop A om de signaalsterkte te bekijken. LED 1 toont de signaal-/verbindingsstatus van uw pad.

• Continu groen = goed verzonden.
• Groen knipperend = acceptabel signaal.
• Oranje knipperend = noodsituatie, alleen/weinig signaal beschikbaar (antenne verplaatsen).
• Rood knipperend = SIM niet gereed/geen signaal beschikbaar (antenne verplaatsen).
• Rood = fout.

LAN-CONNECTIVITEIT BEKIJKEN

Druk eenmaal op A-knop om de LAN-connectiviteit te bekijken. LED 1 geeft de verbindingsstatus van uw pad aan.

• Continu groen = goede verbinding
• Oranje = verbinding met lokaal netwerk is goed, maar geen toegang tot internet/CSL
• Rood = fout – controleer de ethernetkabel en ETH LED

Druk nogmaals op A-knop om terug te keren naar Rust/normale status.

LED 1 – primair pad LED 2 – n.v.t. LED 3 – n.v.t.

Afbeelding 4 – Connectiviteit

EEN TESTOPROEP GENEREREN

Druk eenmaal op knop C vanuit Rust/normale status om een testoproep te verzenden.

PIN LEREN UITVOEREN

Houd vanuit de Rust/normale status knop C gedurende 5 seconden ingedrukt om het apparaat de huidige ingangen te laten leren. LED C knippert zodra dit voltooid is. Zie Pin Triggering in het hoofdstuk Paneelintegraties van deze handleiding voor meer informatie.

Uw apparaat is vooraf geconfigureerd om via pin triggering verbinding te maken met het paneel. In My Base staat Panel Type = alleen pinnen.

Een paneel kan ook worden aangesloten via:

• Dial Capture (PSTN modem)
• TTL
• RS232 (inclusief ATS 7090)
• RS485
• Ethernet

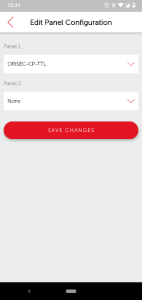

Om een van deze verbindingen met een alarmpaneel in te schakelen, installeert u de juiste bekabeling, gaat u naar de My Base App en selecteert u het juiste paneeltype. Zie het gedeelte Paneelintegraties hieronder voor meer informatie.

Handleidingen voor panelen vindt u door:

• Op het paneeltype te klikken (na selectie) via de My Base App.
• Scan de QR-code hieronder.
• Bezoek de installateurszone op onze website.

PIN TRIGGEREN

Voor deze werking wordt het apparaat geactiveerd door nul volt op de ingangen 1-8 te zetten of te verwijderen. Er zijn geen externe pull-up weerstanden nodig. Dit wordt over het algemeen bereikt via de digitale communicatoruitgangen van een alarmpaneel. Bij het ontvangen van een ingang op de pin terminals, zal de unit alarmcondities verzenden en de relevante berichten genereren en deze via het Gemini Global Platform doorsturen naar de PAC. Installateurs wordt aangeraden situaties te vermijden waarbij de triggersnelheid hoger is dan de snelheid waarmee berichten worden ontvangen op de PAC-ontvanger.

Lees de handleiding van het paneel voor het triggeren van de ingangen van de DualCom Pro.

Als de installatie geen relais gebruikt om de ingangen te triggeren (bijvoorbeeld positief toegepast), dan moet de nulspanning tussen de voedingen van het paneel en de DualCom Pro gemeenschappelijk zijn.

Als de ingangen worden aangestuurd door relais van het paneel en deze zijn niet elektrisch geïsoleerd, overweeg dan om opto-isolatoren aan te brengen tussen de relais en de ingangen, anders werken de pinnen misschien niet zoals bedoeld.

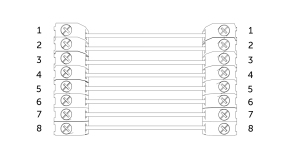

Afbeelding 5 – Voorbeeld van bedrading voor pin triggering. Alarmpaneel (links) en DigiAir Pro 3 (rechts)

INGANGEN VAN PINNEN CONFIGUREREN

Om de huidige status van de paneelingangen zelf te leren, drukt u 5 seconden op knop C terwijl deze zich in rust/normale status bevindt. LED 3 knippert twee keer rood zodra dit voltooid is.

Om de ingang te veranderen van negatief verwijderd of toegepast naar positief verwijderd of toegepast, verandert u de pin bias via My Base onder de Hardware menuknop en gebruikt u de A+ aansluiting in plaats van RTN.

DualCom Pro ingangen 1, 2, 3, 5 – 8 genereren SIA ongetypte alarmen UA/UR8001 tot 8012 bij standaard productconfiguratie, bijv.

[#123456|NUA8001|AChannel 1 Alarm]

[#123456|NUR8001|AChannel 1 Restore].

DualCom Pro pin 4 Open/Dicht ingangen genereren SIA alarm OP en CL OP/CL8004 bij standaard productconfiguratie, bijv.

[#123456|NOP8004|ASystem Set]

[#123456|NCL8004|ASystem Unset]

UITGANGEN CONFIGUREREN

Beide uitgangen kunnen naar wens worden geconfigureerd als Normaal Open (NO) of Normaal Gesloten (NC). Uitgang 1 is standaard ingesteld om een totale paddefectconditie aan het alarmpaneel door te geven. Uitgang 1 kan opnieuw geconfigureerd worden om een ander type padstoring aan te geven, Uitgang 2 kan geconfigureerd worden als handmatige trigger. Gebruik de My Base App om wijzigingen aan te brengen.

Afbeelding 6 – Voorbeeld van de bedrading van de storingsuitgang

PANEELAANSLUITINGEN

DIAL CAPTURE

DigiAir Pro 3 simuleert en vervangt de telefoonlijnverbinding naar het Digi-Modem van het alarmpaneel. Het Digi-Modem van het alarmpaneel moet een van de volgende alarmformaten gebruiken: Fast Format*, Contact ID of SIA. Als het alarmpaneel een signaal naar de PAC moet sturen, zal DigiAir Pro 3 het bericht opvangen en via Gemini doorsturen naar de PAC. Het Digi-Modem moet een PAC telefoonnummer (bijv. 01) en accountnummer (bijv. 1234) geprogrammeerd hebben om Dial Capture te laten werken. Als u de Dial Capture verbinding wilt controleren, moet u een uitgang die op uw alarmpaneel als PSTN-lijnfout geconfigureerd is, aansluiten op een van de ingangen van de DigiAir Pro 3. Die ingang moet dan als PSTN-lijnfout geconfigureerd worden. Die ingang moet dan worden aangewezen als Dial Capture Fail op uw PAC.

*Controleer of Fast Format toepasbaar is op DigiAir Pro 3 via uw PAC.

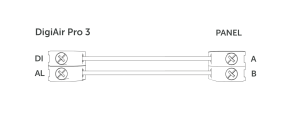

Afbeelding 7 – Dial Capture bedrading

DC09 AANSLUITINGEN

Alleen de DigiAir Pro 3 LAN kan via DC09 verbinding maken met een paneel. Het paneel en de DigiAir Pro 3 moeten beide zijn aangesloten op het LAN van de klant. Zie de Algemene DC-09 TCP/IP handleiding voor installatie-instructies.

SERIËLE / RS232 / 485 / TTL PANEELAANSLUITINGEN

DigiAir Pro 3 wordt standaard geleverd met een seriële kabel die toepasbaar is op Honeywell (RS485), Orisec (TTL), Pyronix (RS232), Texecom (TTL) en HKC (TTL) panelen.Andere types vereisen mogelijk een extra kabel/plug-in die u kunt kopen in onze CSL Live Shop.Indien nodig is het mogelijk om pinnen en een seriële kabel samen te gebruiken.

Afbeelding 8 – Informatie over paneelaansluitingen

Figuur 9 – Seriële kabel (RS232/485/TTL)

Voor RISCO, Eaton, UTC en andere panelen kunt u de relevante kabel kopen bij CSL Live. Voor andere aansluitingen of verdere instructies over het programmeren van het bedieningspaneel, kunt u handleidingen voor panelen vinden door te klikken op het paneeltype (na selectie) via de My Base App, door te klikken op de link hieronder of door een bezoek te brengen aan onze Panel Guides Support Page.

De LED’s interpreteren

De LED’s geven beknopte informatie over de toestand van het apparaat. Ga voor meer informatie naar de ondersteuningspagina van My Base.

	LED uit
	Rood knipperend
	Rood
	Oranje knipperend
	Oranje
	Groen knipperend
	Groen

Afbeelding 10 – LED sleutel

Wanneer de DigiAir Pro 3 voor de allereerste keer wordt ingeschakeld, doorloopt deze het inbedrijfstellingsproces. U moet wachten tot LED 1, 2 & 3 groen branden voordat het apparaat opnieuw opstart.

LED 1	LED 2	LED 3
Geen voeding	Geen comms	Geen comms
Opstarten	1 pad comms (dual-path systemen)	Comms pad gevonden
Inschakelen		De inbedrijfstellingsserver is gevonden. Alarmserver contacteren
		Volledig inbedrijfgesteld

Afbeelding 11 – Inbedrijfstellings-LED’s

Na inbedrijfstelling keert de eenheid terug naar de rust/normale status. LED 3 zou zichtbaar moeten zijn, en LED 1 & 2 zullen uit zijn. LED 3 laat u zien of het apparaat fouten heeft of gegevens verzendt.

LED 3

Rood: Interne fout (geen opdracht of configuratiefout) – neem contact op met Tech Support

Knippert oranje: Communicatiefout – druk op A-knop voor meer informatie

Groen: Apparaat werkt naar behoren

Knippert groen: Apparaat werkt normaal en zendt of ontvangt gegevens

Afbeelding 12 – Rust/normale status LED’s

Vanuit de rust/normale status drukt u op A-knop. Alleen LED 1 wordt weergegeven.

Afbeelding 13 – Connectiviteitsgedeelte

Er zijn 2 extra LED’s te zien als PNL en ETH.

Afbeelding 14 – Extra LED’s

PROBLEMEN MET DE 4G OPLOSSEN

Q. Hoe kan ik mijn transmissie paden onderbreken zonder ze los te koppelen?

A. Om elk pad uit de rust/normale status te halen, drukt u op A-knop. Houd B 5 seconden ingedrukt om het primaire pad uit te schakelen. Het pad zal 15 minuten in de storingsmodus blijven tenzij u nogmaals op B drukt om het pad te herstellen.

Q. Hoe kan ik de signaalsterkte van elke 4G module controleren?

A. U kunt de signaalsterkte van de radiomodule op een in gebruik genomen apparaat controleren via de My Base App. Als alternatief kunt u in de rust/normale status op A-knop drukken om naar het connectiviteitsmenu te gaan. Daar laat LED 1 (eerste pad) u de signaalsterkte zien. Wij raden een continu groene LED aan (40% of 4/10 en hoger).

Q. Heeft mijn toestel een roaming SIM?

A. Ja, alle DigiAir Pro 3 radio toestellen worden geleverd met 2 4G Roaming SIMs.

Q. Mijn signaalsterkte is 30% (3/10) of minder of mijn LED is oranje/rood. Wat kan ik doen om dit te verbeteren?

A. U kunt dit verbeteren door:

• De antennekabel niet op te rollen
• De antenne uit de buurt van elektrische apparatuur/bedrading te plaatsen
• De antenne op een hoger punt op het terrein te plaatsen of dichter bij een raam/deur.

LAN PROBLEEMOPLOSSING

Q. Waarom werkt mijn LAN-pad niet als mijn ETH LED groen knippert?

A. Dit betekent dat het apparaat ziet dat het verbonden is met de router van de klant, maar dat er een netwerkconfiguratiefout is. Dit type fout kan te wijten zijn aan het volgende:

– De netwerkbeheerder heeft de firewallregels niet aangepast zoals vereist. De vereiste informatie vindt u in het “Customer IT Survey Form” in de sectie CSL Live.

– Als het apparaat statische IP-adressen nodig heeft en deze zijn niet toegevoegd in het gedeelte “LAN-configuratie bewerken” van My Base. Standaard worden de siterecords ingesteld met DHCP.

Q. Waarom knippert mijn ETH LED niet als ik de ethernetkabel op het apparaat heb aangesloten?

A. Dit betekent dat het apparaat geen fysieke verbinding ziet. Wij raden u aan om de RJ45 ethernetkabel te testen en ook om te controleren of de poort waar de kabel in gestoken is onder spanning staat en niet uitgeschakeld/opgeschort is.

Q. Heeft mijn apparaat statische IP-adressen nodig?

A. Nee, het werkt ook met DHCP.

Q. Ondersteunt de DigiAir Pro 3 enige vorm van onderhandelingssnelheid?

A. Nee, de DigiAir Pro 3 ondersteunt alleen onderhandelingssnelheden tot 100Mbps.

Dit hoofdstuk behandelt de vereisten voor een Fire-installatie en is een aanvulling voor de GradeShift Pro 2 en DigiAir Pro 3. In de handleiding wordt DualCom Pro Fire gebruikt om naar beide productvarianten te verwijzen.

Montage

De behuizingsvereisten voor de DualCom Pro Fire zijn dezelfde als voor het brandmeldpaneel zelf, dat moet voldoen aan de vereisten van de EN54-21 norm.

De DualCom Pro Fire moet worden gemonteerd in de brandmeldcentrale of in een apart gevoede behuizing die voldoet aan de eisen van hoofdstuk 7.3 van de EN54-21-norm.

Ingangen

Het standaard pinprofiel dat bij de installatie wordt geconfigureerd is “PinLearn Fire”. Hiermee worden pin 1 en 2 geconfigureerd voor gebruik met brandmeldcentrales (EOL-modus) en genereren ze een SIA sabotagealarm/herstel in reactie op extra omstandigheden, samen met alarm en herstel met de andere pinnen:

• Open circuit en open circuit herstel
• Kortsluiting en herstel van kortsluiting
• Fout

Als er extra pinnen nodig zijn in de EOL-modus, gebruik dan My Base om de DualCom Pro Fire te configureren om pinprofiel “PinLearn EOL Pins 1-12” te gebruiken. In deze configuratie zullen alle pinnen op de DualCom Pro Fire reageren op de extra omstandigheden en de bijbehorende gebeurtenissen naar het Gemini Global Platform genereren.

• Pin 1: bedoeld voor het ontvangen van het Fire Alarm/Restore signaal van het Fire Alarm Panel.
• Pin 2: bedoeld voor het ontvangen van het storings-/herstelsignaal van de brandmeldcentrale.

Overige pinnen: worden gebruikt voor het ontvangen van meldingen van andere apparaten (bijv. een inbraakmeldcentrale). Deze pinnen hebben een lagere prioriteit dan pin 1 & 2 bij het verzenden naar het Gemini Global Platform.

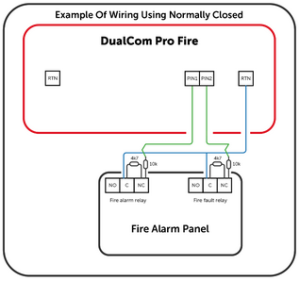

Bedrading van de ingangen

Lees de handleiding van het paneel voor het activeren van de ingangen van de DualCom Pro.

Als de installatie geen relais gebruikt om de ingangen te triggeren (bijvoorbeeld positief toegepast), dan moet de nulspanning tussen de voedingen van het paneel en de DualCom Pro gemeenschappelijk zijn.

Als de ingangen worden aangestuurd door relais van het paneel en deze zijn niet elektrisch geïsoleerd, overweeg dan om opto-isolatoren aan te brengen tussen de relais en de ingangen.

De ingangen, die in EOL-modus zijn geconfigureerd, vereisen 10k en 4k7 Ohm weerstanden die in lijn moeten worden aangesloten, zoals hieronder getoond.

De DualCom Pro Fire maakt gebruik van een normaal gesloten configuratie, zodat een stroomstoring op het brandmeldpaneel een alarm naar het Gemini Global Platform verzendt.

• Als het circuit verbroken is, wordt er een sabotagealarm gegenereerd.
• Als het 0v detecteert, wordt er een kortsluitings sabotagealarm gegenereerd.
• Als de verkeerde weerstandswaarden gebruikt zijn, dan wordt er een sabotagealarm gegenereerd.

Resistors

Dit zijn de kleurcode-markeringen voor respectievelijk de weerstanden van 10k Ohm en 4k7 Ohm.

Zelfleren

Als de zelfleerfunctie (druk 5 seconden op knop C) wordt aangeroepen wanneer een EOL pin in de alarmtoestand staat, dan zal de DualCom Pro Fire overschakelen op het genereren van een Herstelgebeurtenis als er een hoge spanning voor die pin wordt gedetecteerd en een Alarmgebeurtenis als er een lage spanning wordt gedetecteerd.

Relais

De relais zijn bedoeld om het brandalarmpaneel op de hoogte te stellen van gebeurtenissen op de DualCom Pro, het Gemini Global Platform of van de PAC. Hun configuratie staat vast in de Vuurmodus en kan niet worden gewijzigd via My Base.

Als de DualCom Pro geen stroom krijgt, is NC aangesloten op C en NO niet op C.

Als de DualCom Pro van stroom wordt voorzien en zich in rusttoestand bevindt, is bij relais 1 de NO1 verbonden met C1 en de NC1 niet met C1.

Als er een storing optreedt, verandert relais 1 zodanig dat NO1 niet verbonden is met C1 en NC1 wel met C1. Wanneer de fout is verholpen, keert het terug.

Foutcondities zijn onder andere:

• Als een van de ingangen die u controleert in een fouttoestand komt.
• Als er problemen zijn met het communicatiepad (lijnfout)
• Als er een alarm/herstel naar de PAC wordt gestuurd voor een van de bewaakte pinnen en er geen antwoord wordt ontvangen binnen de geconfigureerde time-out.
• Als er een stroomstoring is

Relais 2 verbindt NO2 met C2 en verbreekt de verbinding tussen NC2 en C2 gedurende 5 seconden om aan te geven dat de PAC de succesvolle ontvangst van een gebeurtenis heeft bevestigd.

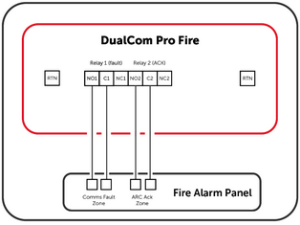

Bedrading van relais

Storingsrapportage

Om te voldoen aan de EN54-21 vereisten voor u controleert op Type 1 Brandsystemen, stuurt dit apparaat regelmatig peilingen naar het Gemini Global Platform over alle aangesloten en actieve transmissiepaden. De installateur dient ervoor te zorgen dat de juiste rapportagemaatregelen zijn overeengekomen met de PAC voor alle alarmcodes, storingsmeldingen van transmissiepaden en storingsmeldingen van het Gemini Global Platform.
