Diagramas de Red

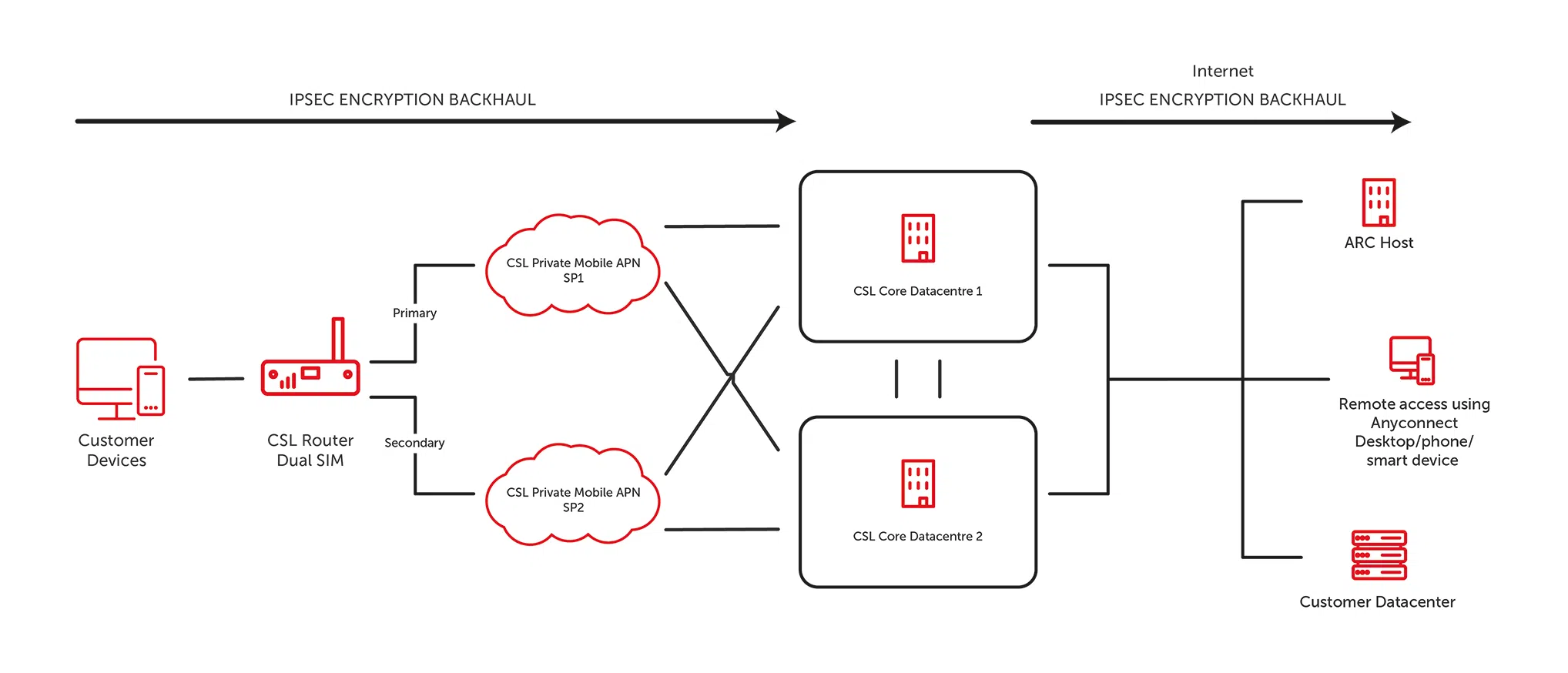

Figura 2 – Diagrama de la red primaria 4G
COMO NORMA, EL TRÁFICO DE DATOS SE REENVÍA A UN ÚNICO DISPOSITIVO DEL CLIENTE CONECTADO AL PUERTO ETHERNET DEL ROUTER. SÓLO SE REENVIARÁ A ESTE DISPOSITIVO EL TRÁFICO PROCEDENTE DEL CLIENTE VPN ANYCONNECT O DE UN HOST ARC. SI NECESITA ACCEDER A MÁS DE UN DISPOSITIVO, PONTE EN CONTACTO CON EL SOPORTE TÉCNICO DE CSL M2M.
EL DISPOSITIVO DEL CLIENTE CONECTADO AL ROUTER PUEDE ESTABLECER CONEXIONES SALIENTES A SERVICIOS BASADOS EN LA NUBE DE INTERNET. EN TALES CIRCUNSTANCIAS, EL TRÁFICO SE DIRIGIRÁ A INTERNET A TRAVÉS DE LA PLATAFORMA CSL GEMINI GLOBAL.

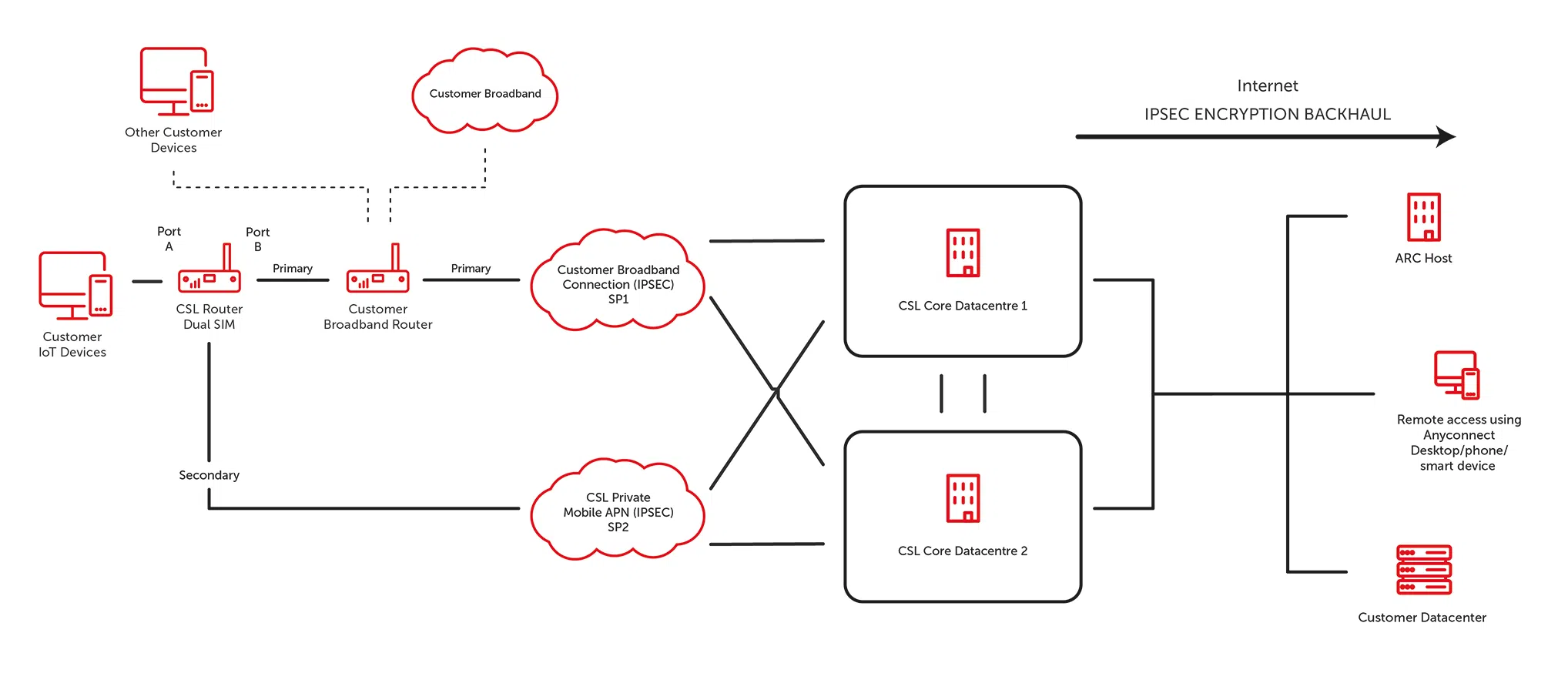

Figura 3 – Diagrama de la red de backup 4G
COMO NORMA, EL TRÁFICO DE DATOS SE REENVÍA A UN ÚNICO DISPOSITIVO DEL CLIENTE CONECTADO AL PUERTO ETHERNET DEL ROUTER. SÓLO SE REENVIARÁ A ESTE DISPOSITIVO EL TRÁFICO PROCEDENTE DEL CLIENTE VPN ANYCONNECT O DE UN HOST ARC. SI NECESITA ACCEDER A MÁS DE UN DISPOSITIVO, PONTE EN CONTACTO CON EL SOPORTE TÉCNICO DE CSL M2M.
OTROS DISPOSITIVOS (POR EJEMPLO, ORDENADORES PORTÁTILES, APARATOS DE ENTRETENIMIENTO DOMÉSTICO, ETC.) QUE FUNCIONEN DIRECTAMENTE A TRAVÉS DEL ROUTER DE BANDA ANCHA DEL CLIENTE NO SE VERÁN AFECTADOS Y SEGUIRÁN FUNCIONANDO CON NORMALIDAD ….
EL DISPOSITIVO CONECTADO AL ROUTER PUEDE ESTABLECER CONEXIONES SALIENTES A SERVICIOS DE INTERNET BASADOS EN LA NUBE, A TRAVÉS DEL ROUTER DE BANDA ANCHA DEL CLIENTE…
EN CASO DE QUE EL ROUTER NO PUEDA COMUNICARSE POR SU RUTA DE TRÁFICO DE DATOS PRINCIPAL, A TRAVÉS DEL ROUTER DE BANDA ANCHA DEL CLIENTE, HABILITARÁ AUTOMÁTICAMENTE SU RUTA DE TRÁFICO DE DATOS DE RESERVA A TRAVÉS DE LA RED DE RADIO 2G/3G/4G. EL ROUTER VOLVERÁ AUTOMÁTICAMENTE A LA RUTA PRINCIPAL DE TRÁFICO DE DATOS, A TRAVÉS DEL ROUTER DE BANDA ANCHA DEL CLIENTE, UNA VEZ QUE VUELVA A ESTAR DISPONIBLE….
CUANDO FUNCIONA EN LA RUTA DE RESERVA A TRAVÉS DE LA RED DE RADIO 2G/3G/4G, EL DISPOSITIVO CONECTADO AL ROUTER CSL SIGUE SIENDO CAPAZ DE ESTABLECER CONEXIONES SALIENTES A SERVICIOS DE INTERNET BASADOS EN LA NUBE. EN TALES CIRCUNSTANCIAS, EL TRÁFICO SE ENCAMINARÁ HACIA INTERNET A TRAVÉS DE LA PLATAFORMA GLOBAL GEMINI.

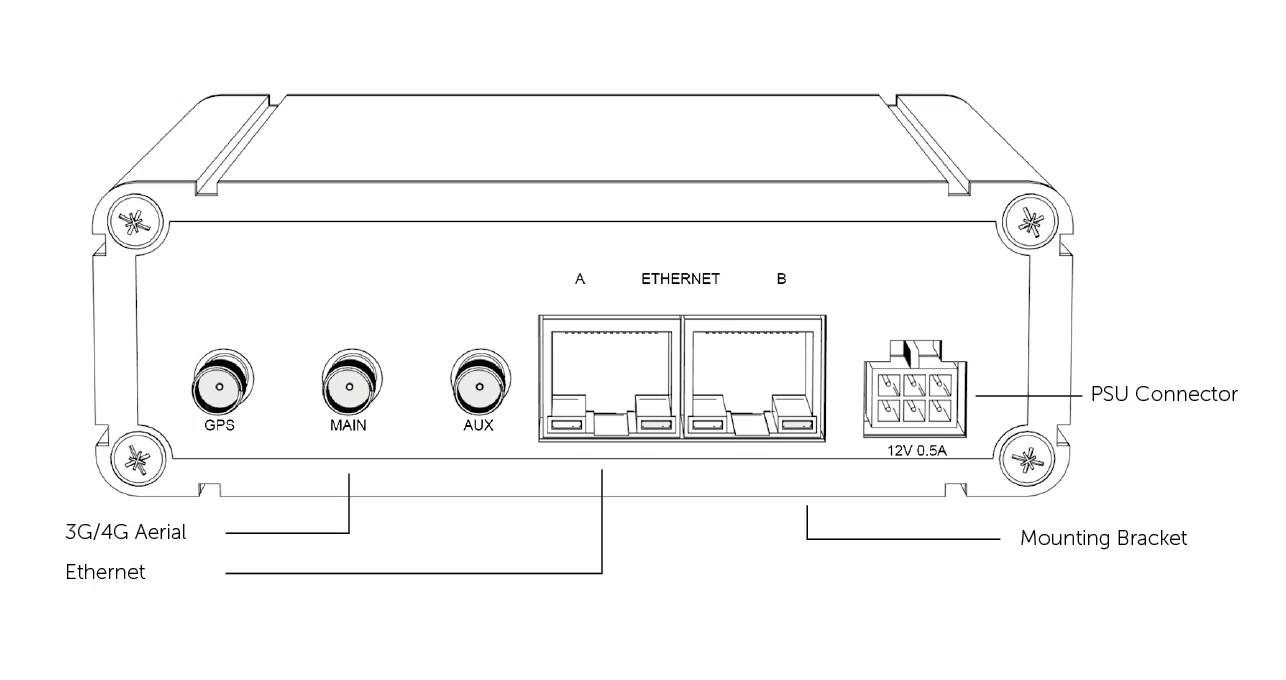

PUERTO B ETHWAN – ROUTER DHCP DEL CLIENTE
