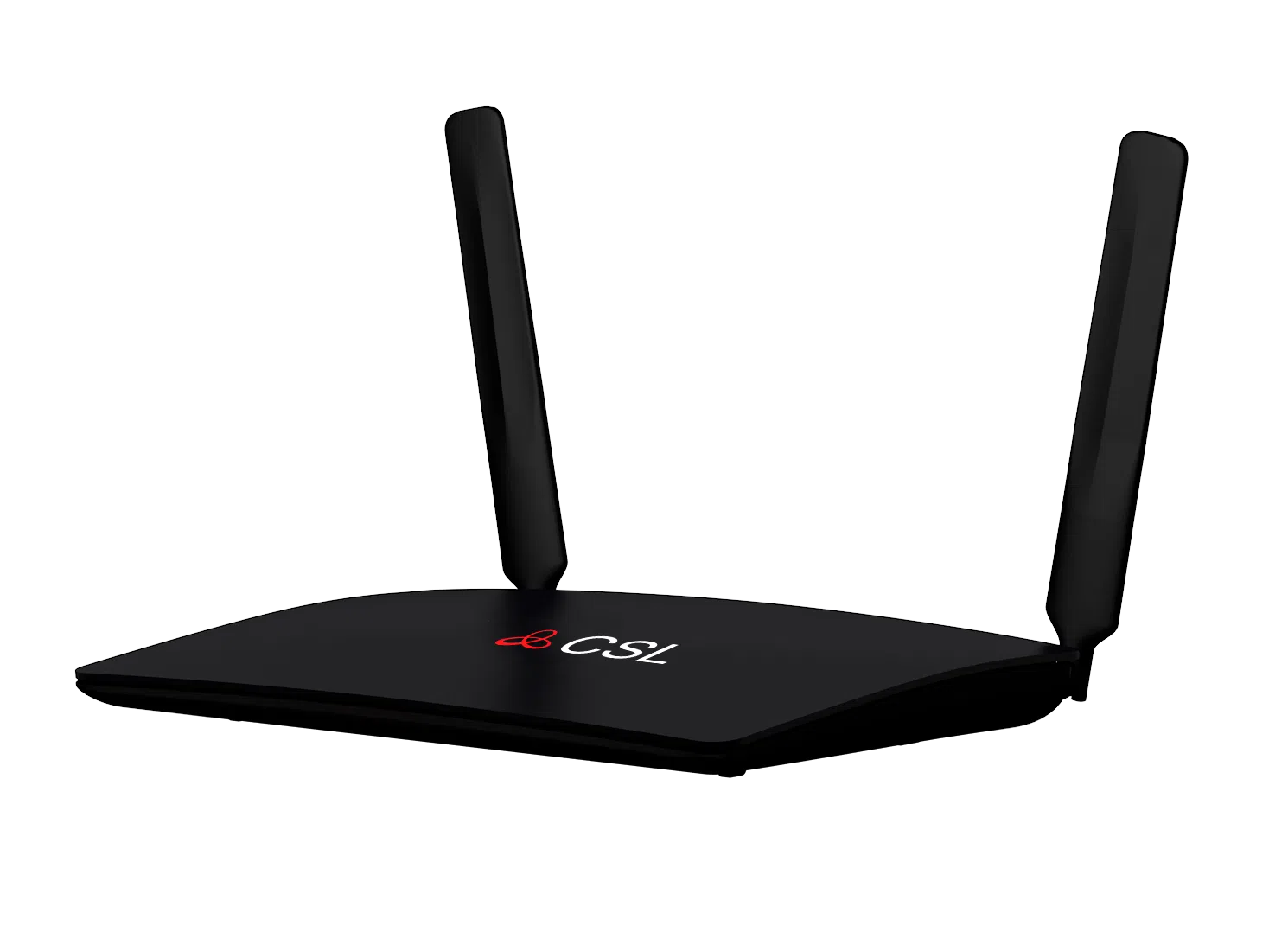

CSL Router Mini

PASO 1. CONENCTA EL DISPOSITIVO

Instala las antenas y ajústalas en posición vertical.
Inserta la tarjeta Micro SIM en la ranura hasta que escuches un clic. Si usas una Nano SIM, colócala en el adaptador de tarjeta SIM suministrado y fíjala con el adhesivo incluido antes de insertarla.
Conecta el adaptador de corriente y enciende el router.

PASO 2. VERIFICA LA CONEXIÓN DEL HARDWARE

Comprueba el estado de los siguientes indicadores LED:

Si el LED de Internet está encendido, el router se ha conectado correctamente.
Para una mejor conexión, asegúrate de que al menos 2 o 3 barras del LED de intensidad de señal estén iluminadas. Si la señal es débil, reubica el router en un área con mejor cobertura, como cerca de una ventana.

PASO 3. CONÉCTATE A INTERNET

Conexión por cable

Conecta tu ordenador a uno de los puertos LAN del router utilizando un cable Ethernet.

Conexión inalámbrica

Busca el SSID (nombre de la red) y la contraseña Wi-Fi en la etiqueta ubicada en la parte inferior del router.
En tu ordenador o dispositivo inteligente, accede a la configuración de red, selecciona el SSID del router e ingresa la contraseña para conectarte.

PASO 4. CONFIGURA EL CSL ROUTER MINI

Asegúrate de que tu ordenador esté conectado al router (por cable o de forma inalámbrica).
Abre un navegador web e ingresa http://tplinkmodem.net o http://192.168.1.1 en la barra de direcciones.
Crea una nueva contraseña para futuras sesiones de inicio de sesión.
Sigue las instrucciones del Asistente de Configuración Rápida para completar la instalación inicial

Nota: El router también puede funcionar en Modo Router Inalámbrico para conexiones ADSL o por cable. Para configuraciones avanzadas, consulta la guía del usuario en el sitio web oficial de TP-Link.

Características de Hardware

Dimensiones	202 x 141 x 33.6 mm
Interfaz	3 Puertos LAN 10/100Mbps 1 Puerto LAN/WAN 10/100Mbps 1 Ranura para Tarjeta SIM
Conexiones aéreas	V4 / V2 / V1: 2 antenas 4G LTE desmontables V3: 2 antenas internas 4G LTE
Fuente de alimentación	12V/1A

Características Inalámbricas y de Software

Estándares inalámbricos	IEEE 802.11ac/n/a 5GHz, IEEE 802.11b/g/n 2.4GHz
Frecuencia	2.4GHz y 5GHz
Tasa de la señal	300Mbps en 2.4GHz y 433Mbps en 5GHz
Potencia de transmisión	CE: <20dBm (2.4GHz), <23dBm (5GHz)
Seguridad inalámbrica	Encriptaciones 64/128-bit WEP, WPA/WPA2 y WPA-PSK/WPA2-PSK
Tipo de WAN	IP Dinámica/IP Estática/PPPoE/PPTP (Acceso Dual)/L2TP (Acceso Dual)
VPN	PPTP VPN, IPSec VPN, OpenVPN
VPS IPSec	Soporta hasta 10 túneles VPN IPSec
Certificados	CE, FCC, RoHS

Otras características

Garantía	2 años
Temperatura	de Funcionamiento: 0℃~40℃ de Almacenamiento: -40℃~70℃
Humedad	de Funcionamiento: 10%~90% sin condensación de Almacenamiento: 5%~90% sin condensación

El CSL Router Mini y el CSL Router son dispositivos diseñados para proporcionar conectividad a internet mediante redes móviles, pero presentan diferencias clave en cuanto a su funcionalidad y configuración.

Compatibilidad con SIM: A diferencia del CSL Router, que puede admitir configuraciones más avanzadas, el CSL Router Mini solo admite una única SIM, lo que significa que no soporta doble SIM ni funciones de respaldo automático entre operadores.

El CSL Router Mini es una opción más compacta y sencilla, ideal para usuarios que buscan una solución rápida y portátil para un uso doméstico, mientras que el CSL Router ofrece mayor versatilidad en términos de configuración y compatibilidad con distintas tarjetas SIM.

El CSL Router Mini ofrece distintas opciones de conectividad para adaptarse a diversas necesidades de conexión a internet.

Conexión por Banda Ancha (WAN por Cable): La conexión principal del CSL Router Mini es mediante una red de banda ancha tradicional a través del puerto LAN/WAN. Esto permite conectar el router directamente a un módem de fibra óptica, ADSL o cable para proporcionar una conexión estable y de alta velocidad.
Conexión mediante SIM (Respaldo 4G LTE): En caso de que la conexión de banda ancha falle o no esté disponible, el CSL Router Mini admite una tarjeta SIM 4G LTE, permitiendo que el dispositivo funcione como un router móvil. Esta función de backup garantiza que los usuarios sigan teniendo acceso a internet sin interrupciones.

Gracias a esta combinación de conexiones, el CSL Router Mini proporciona una solución flexible y confiable, permitiendo el uso de una red fija cuando está disponible y activando la conexión móvil automáticamente en caso de fallos en la red principal.

Para poder utilizar el CSL Router Mini, será necesario configurar un perfil para cada tarjeta. Para configurar un nuevo perfil de tarjeta en el dispositivo sigue estos pasos:

1. Accede a la interfaz de gestión:

Conéctate al router (mediante cable o Wi-Fi) y abre un navegador web.
Ingresa la dirección IP del router en la barra de direcciones (generalmente es 192.168.1.1).
Inicia sesión con tu nombre de usuario y contraseña. Si no los has cambiado, los valores predeterminados suelen ser admin para ambos campos.

2. Navega a la configuración de red:

Ve a la pestaña Avanzado.
Selecciona Red y luego Internet.

3. Crea un nuevo perfil de conexión:

Haz clic en “Crear Perfil” e ingresa los detalles proporcionados para cada SIM:

Nombre del Perfil: Un nombre descriptivo para el perfil.
Nombre de Usuario y Contraseña: si corresponde
Tipo de PDP: Generalmente IPv4.
Tipo de APN: Generalmente, Estático, pero depende de la tarjeta utilizada.
APN: Dirección de APN proporcionada por CSL para cada tarjeta.
Tipo de Autenticación: Generalmente Ninguno.

4. Guarda los cambios:

Haz clic en “OK” para guardar el nuevo perfil.
Asegúrate de que el nuevo perfil esté seleccionado para la conexión a Internet.
Si la SIM lo requiere, habrá que habilitar el Roaming en el apartado de Internet.

Una vez configurado el perfil y tenerlo seleccionado, reiniciar el CSL Router Mini para que surtan efecto los cambios. Si tienes algún problema, contacta con nosotros soporte@csl-group.es y lo revisaremos con vosotros.
