Signal Analyser
Identifica la ubicación óptima para tu dispositivo antes de su instalación.
CSL Signal Analyser está diseñado para proporcionar datos precisos y esenciales, asegurando siempre la mejor ubicación para la instalación. Escanea todas las estaciones base locales para ofrecer una lectura detallada de las principales redes disponibles, midiendo y mostrando la tecnología de radio, la calidad y la intensidad de la señal.
Compatible con tecnologías 4G, 3G y 2G, también permite realizar análisis locales de Wi-Fi (2,4 GHz).
Al conectar la antena de tu dispositivo al Signal Analyser, puede utilizar la función de monitorización en tiempo real para identificar la ubicación óptima de instalación. Ideal para la implementación de sistemas de señalización de alarmas, routers 4G, parquímetros y medidores inteligentes, productos de teleasistencia y muchas más aplicaciones.
Guía Rápida
Introducción
El CSL Signal Analyser es un dispositivo portátil que funciona con pilas para controlar la intensidad de la señal de telefonía móvil y Wi-Fi.
Advertencia:
Este producto solo debe cargarse con el cargador suministrado. El uso de un cargador incorrecto puede tener consecuencias no deseadas.
Este producto cumple con los requisitos de EMC de Clase A. Su uso en un entorno residencial podría causar interferencias de radio.
Instrucciones para un uso seguro:
No exponga el aparato al agua ni a ningún otro líquido. Los líquidos pueden provocar un cortocircuito y dañar el dispositivo.
Utiliza el lápiz óptico suministrado para introducir datos en el dispositivo. Una presión excesiva sobre el dispositivo podría romperlo y causar lesiones al usuario.
El dispositivo no debe utilizarse mientras se conduce un coche u otro vehículo a motor.
Activación
Esta sección proporciona información básica que te permitirá configurar rápidamente tu Signal Analyser.
ANTENA

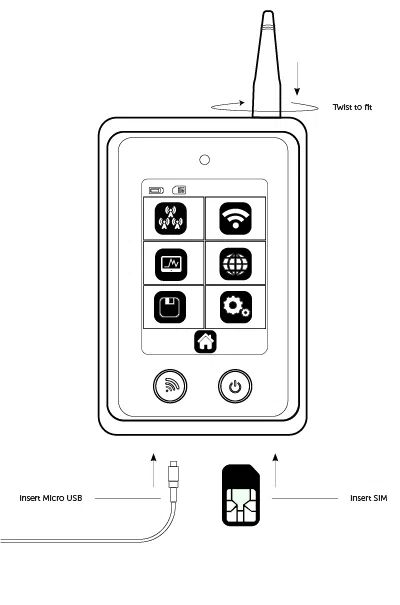

Conecta la antena en la parte superior del aparato.
ENCENDIDO DEL APARATO
1. Asegúrate de que la batería está completamente cargada utilizando el puerto Micro USB situado en la parte inferior del dispositivo (normalmente tarda 2 horas). El dispositivo no funcionará correctamente para encuestas o monitorización mientras haya un USB conectado.
2. Una vez conectada la alimentación, el dispositivo se encenderá.
EL PRIMER ENCENDIDO PUEDE TARDAR DE 2 A 3 MINUTOS, YA QUE LA UNIDAD REALIZARÁ UNA BÚSQUEDA DE RED EN SEGUNDO PLANO PARA ESTABLECER LAS REDES DISPONIBLES EN SU UBICACIÓN
INSTALAR UNA SIM
Una SIM sólo es necesaria cuando se utiliza el Modo Monitor y no cuando se realizan sondeos de una o varias redes
1. Asegúrate de que el dispositivo está apagado e inserta la tarjeta SIM en la ranura situada en la parte inferior derecha del Signal Analyser. Para extraer la tarjeta SIM, presiona con un bolígrafo antes de sacarla. Cuando se inserta una tarjeta SIM, aparece un icono en la esquina superior izquierda de la pantalla.
SI DESEAS UTILIZAR UNA MICRO/NANO SIM DEBERÁS UTILIZAR EL SOPORTE DE SIM SUMINISTRADO
2. Coloca la tarjeta SIM dentro del soporte e introdúcelo en la ranura SIM situada en la parte inferior derecha de tu Signal Analyser. Para liberarla, presione el soporte de la tarjeta SIM con un bolígrafo y extráigala.
TEXTO DE AYUDA
1. Mantén pulsado (durante 3 segundos) el icono que quieras que se explique. A continuación, aparecerá un cuadro emergente con la descripción
2. Para cerrar la ventana emergente, pulsa la X de la esquina superior derecha.

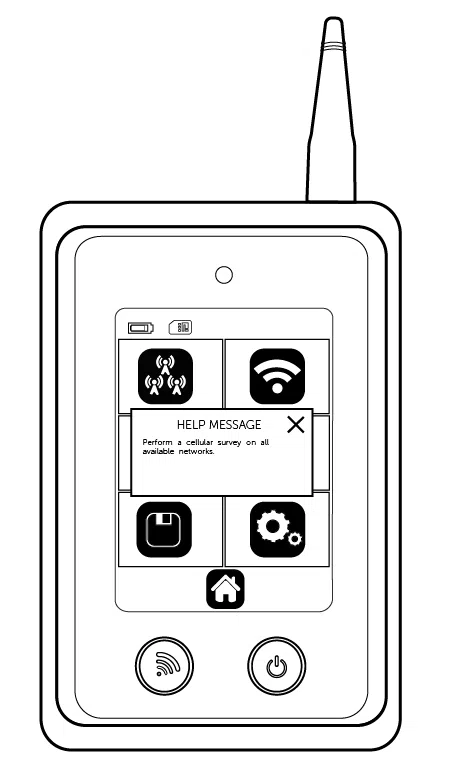

Figura 2 – Texto de Ayuda
Medición del Terreno (Radio)
ENCUESTA MULTIRED
1. Selecciona el icono Móvil en la pantalla de inicio
.
2. Selecciona el icono Multi Red .
3. Elige entre 2G, 3G, 4G o todas las tecnologías (para la variante 2G la tecnología se limitará sólo a 2G).
4. Selecciona el icono Iniciar
para que comience la medición. Si deseas asignar un nombre a la medición antes de comenzar, selecciona el icono Asignar nombre a la medición
, asigna un nombre a la medición y pulsa Ir
.
5. Una barra de progreso mostrará el estado de la medición. La medición debería durar entre 2 y 3 minutos.
6. Una vez finalizada la medición, los resultados estarán disponibles.
ESTUDIO DE RED ÚNICA
1. Seleccione el icono Móvil en la pantalla de inicio .
2. Ahora selecciona el icono de Red Única
.
3. Elige entre 2G, 3G, 4G o todas las tecnologías (para la variante 2G la tecnología se limitará sólo a 2G).
4. Selecciona la red deseada (si no puedes ver tu red preferida pulsa actualizar para que la unidad localice todas las redes disponibles en la zona). También puedes seleccionar la opción Cualquier red, que permite al módulo de radio decidir cuál es la mejor para tu ubicación
REFRESCAR LA RED PUEDE TARDAR 2-3 MINUTOS
5. Selecciona el icono Iniciar para que comience la medición. Si desea nombrar la medición antes de comenzar, seleccione el icono Nombrar medición , asigna un nombre a la medición y pulsa Ir
6. Una barra de progreso le mostrará el progreso de la medición. La encuesta debería durar de 2 a 3 minutos.
7. Una vez completada la medición, los resultados estarán disponibles.
Resultados de la Medición (Radio)
REDES PRINCIPALES
Muestra las lecturas de intensidad de señal más altas para cada red disponible en tu ubicación; se mostrarán hasta 5 redes (si están disponibles). Pulsa la flecha derecha para entrar en la sección Mejores Celdas.
MEJORES CELDAS
Muestra las lecturas de intensidad de señal más altas de todas las tecnologías y redes de su ubicación; se mostrarán hasta 5 celdas (si están disponibles). Pulsa la flecha derecha para entrar en la sección Propiedades de Celda.
PROPIEDADES DE CELDA
Muestra información básica de cada célula. Para ver información avanzada pulsa la pantalla en el área apropiada. Consulta más abajo para obtener más información. Si hay más resultados disponibles, utiliza la flecha hacia abajo para verlos.
PROPIEDADES CELULARES AVANZADAS
| PARÁMETRO | DESCRIPCIÓN | TECNOLOGÍA |
| Red | La red a la que pertenece la célula | 2G, 3G, 4G |
| Tipo | La tecnología de radio | 2G, 3G, 4G |
| Nombre de la célula | El número de célula que está estudiando | 2G, 3G, 4G |
| ARFCN | El canal de radio asignado por la portadora de la célula (BCCH – Broadcast Control Channel) | 2G |
| BSIC | El código de identificación de la estación base | 2G |
| RSSI (RxLev) | Nivel de recepción (en dBm) | 2G, 3G, 4G |
| BER | Tasa de errores de bit (en %) | 2G |
| MCC | Código de país del móvil | 2G, 3G, 4G |
| MNC | Código de red móvil | 2G, 3G, 4G |
| LAC | Código de área de ubicación | 2G, 3G |
| CELLID | Identificador de célula | 2G, 3G |
| Estado de la célula | Estado de la célula; Salidas [adecuado, baja prioridad basada en la información recibida del sistema, prohibido, vetado basada en la información recibida del sistema, nivel bajo, desconocido] | 2G, 3G, 4G |
| NUMARFCN | Número de canales válidos en la célula Descripción del canal | 2G |
| ARFCNN | ARFCN de un canal válido en la Descripción de canales de célula | 2G |
| NUM CHANNELS | Número de canales válidos en la lista BCCH de Asignación | 2G |
| BAN | El ARFCN de un canal válido en la lista BA | 2G |
| SCR CODE | Código de codificación | 3G |
| RSCP | Potencia de señal codificada recibida – Nivel RSCP (en dBm) | 3G |
| ECIO | Nivel de relación EC/IO (en dB) | 3G |
| BW | BW Ancho de banda (en MHz) | 4G |
| TAC | Código de área de seguimiento | 4G |
| UARFN | La frecuencia portadora celular designada por el canal de radiofrecuencia absoluta UTRA | 3G |
| EARFCN | Frecuencia portadora celular designada por EUTRA Número absoluto de canal de radiofrecuencia | 4G |
| PHY CELL ID | ID de célula física | 4G |
| RSRP | Potencia recibida de la señal de referencia | 4G |
| RSRQ | Calidad recibida de la señal de referencia – nivel RSRQ (en dBm) | 4G |

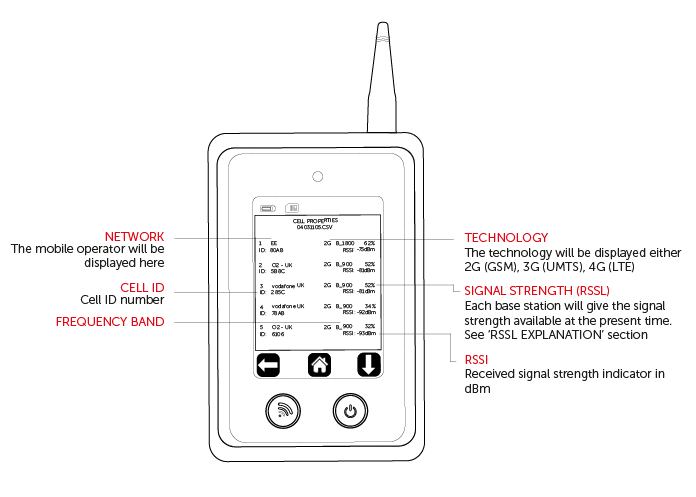

Figura 3 – Propiedades de celda

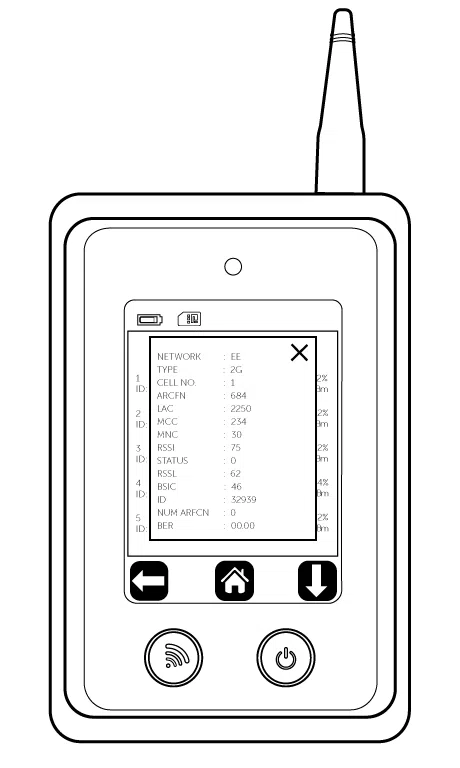

Figura 4 – Propiedades avanzadas de la celda
Medición del Terreno (Wi-Fi)
MEDICIÓN WI-FI
1. Selecciona el icono Wi-Fi en la pantalla de inicio
2. Selecciona el icono Iniciar para que comience la medición. Si desea asignar un nombre a la medición antes de comenzar, seleccione el icono Asignar nombre a la medición, asigne un nombre a la medición y pulse Ir
3. A continuación aparecerá una barra de progreso de la medición, mostrando el progreso de la medición. La medición tardará entre 5 y 10 segundos.
4. Una vez completada la medición, los resultados estarán disponibles
Resultados de la Medición (Wi-Fi)
SSID SUPERIOR
Muestra las lecturas de intensidad de señal más altas para cada SSID disponible en su ubicación y el número de Puntos de Acceso (APs); se mostrarán hasta 5 redes (si están disponibles). Pulsa en la flecha derecha para entrar en la sección Mejores Puntos de Acceso.
MEJORES PUNTOS DE ACCESO
Muestra los Mejores Puntos de Acceso para su ubicación y el número de canal. Pulsa en la flecha derecha para entrar en la sección de Puntos de Acceso.
PROPIEDADES DEL PUNTO DE ACCESO
Muestra la información básica de cada SSID. Para ver información avanzada, pulse la pantalla en el área correspondiente. Consulta más abajo para obtener más información. Si hay más resultados disponibles, utiliza la flecha hacia abajo para verlos.
Modo Monitor (Radio)
1. Si estás utilizando el Modo Monitor, asegurate de que la tarjeta SIM está insertada como se indica en la sección “INSTALACIÓN DE UNA SIM”. La tarjeta SIM utilizada debe ser de la tecnología requerida o superior, por ejemplo, 4G es capaz de realizar el Modo Monitor para 4G, 3G y 2G. No es necesario que la tarjeta SIM sea del mismo proveedor de red que desea monitorizar.
2. Selecciona el icono Modo Monitor
.
3. Selecciona el icono de Red Única .
4. Elige entre 2G, 3G o 4G o cualquier red (para la variante 2G la tecnología se limitará sólo a 2G).
5. Selecciona la red deseada (para asegurarte de que se muestran todas las redes disponibles, pulsa Actualizar).
REFRESCAR LAS REDES PUEDE TARDAR ENTRE 2 Y 3 MINUTOS
6. Ahora se ejecutará el Modo Monitor en el momento.
Resultados del Modo Monitor (Radio)

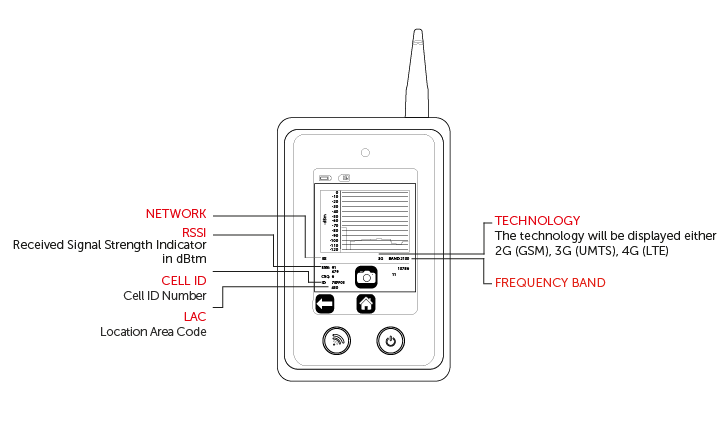

Figura 5 – Modo Monitor
INSTANTÁNEA DEL MODO MONITOR
1. Asegúrate de que el Modo Monitor está en marcha
2. Pulsa el icono Instantánea
3. Aparecerá automáticamente la opción de renombrar la encuesta, asigne un nombre a la encuesta y pulse Ir para guardarla. Se creará un archivo, pero sólo podrá visualizarse en formato de tabla en su portátil/PC (no verá ningún gráfico).
Modo Monitor (Wi-Fi)
1. Selecciona el icono Modo Monitor
2. Selecciona el icono Wi-Fi
3. Selecciona entre SSID, Canal, MAC, Conectar
SSID
El Modo Monitor en Vivo se ejecutará en un SSID específico
1. Selecciona el icono SSID
2. Elije SSID que desea monitorizar (para asegurarse de que se muestran todos los SSID disponibles pulse actualizar)
3. Ahora se ejecutará el modo Live Monitor
CANAL
El Modo Monitor en Directo se ejecutará en un canal específico
1. Selecciona el icono Canal
2. Selecciona el canal que deseas monitorizar
3. El Modo Monitor en Vivo ahora ejecutará una lista de Puntos de Acceso (APs) por canal que se mostrará a través de una tabla. Pulse cualquier canal con APs presentes para ver los SSIDs y las intensidades de señal (en dBm)
MAC
El Modo Monitor en Vivo se ejecutará en una dirección MAC específica
1. Selecciona el icono MAC
2. Selecciona la dirección MAC que deseas monitorizar
3. El modo Live Monitor se ejecutará
CONECTAR
Conéctese a un SSID específico y ejecute el Modo Live Monitor
1. Selecciona el icono de conexión
y señalará constantemente a Google para proporcionarte los tiempos de ping en ms
2. Selecciona el SSID al que deseas conectarte
3. Introduzca la contraseña para el SSID que ha seleccionado
4. Ahora se ejecutará el modo de monitorización en directo
Resultados del Modo Monitor (Wi Fi)
GUARDAR RESULTADOS
1. Asegúrate de que el Modo Monitor está activo
2. Pulsa el icono Guardar resultados
3. Aparecerá automáticamente la opción Renombrar encuesta, asigne un nombre a la encuesta y pulse Ir para guardarla. Se creará un archivo, pero sólo podrá visualizarse en formato de tabla en su portátil/PC (no verá ningún gráfico).

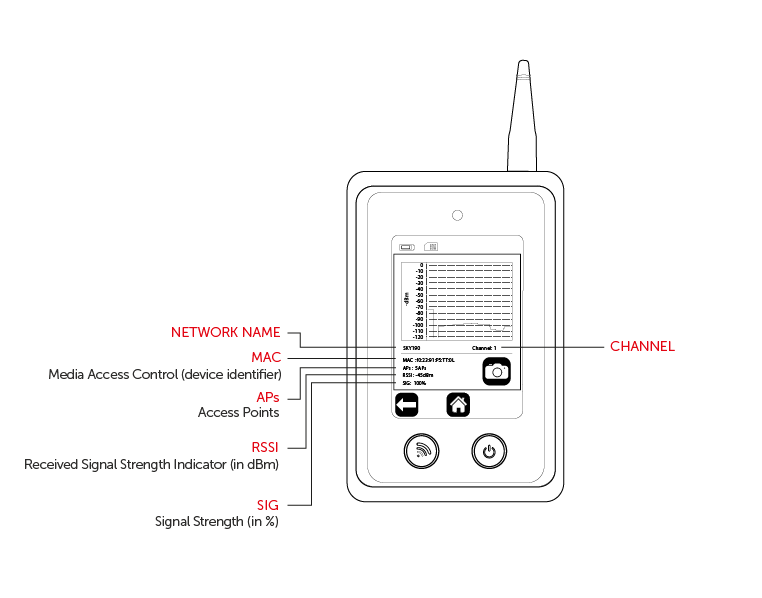

Figura 6 – Monitor Wi-Fi cuando se seleccionan las opciones SSID, MAC y Conectar

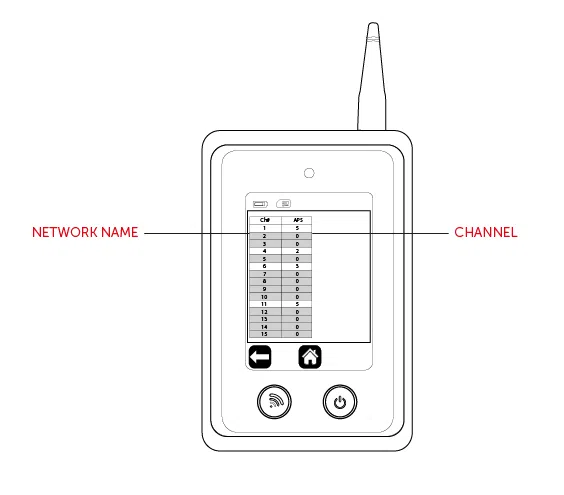

Figura 7 – Monitor Wi-Fi cuando se selecciona la opción Canal
Archivos Guardados
Archivos guardados
1. Selecciona el icono
de Resultados Guardados . Los resultados se mostrarán en orden descendente por tiempo.
2. A continuación, selecciona el icono Multi Cellular o Wi-Fi . Los resultados se mostrarán en orden descendente por tiempo.
3. Selecciona el archivo que deseas ver. Los resultados se mostrarán en el mismo formato que en la sección “RESULTADOS”.
Borrar archivos guardados
1. Selecciona y mantén pulsado el fichero que deseas borrar. Aparecerá un icono de borrado
en la esquina superior derecha.
2. Pulse Borrar. El fichero ha sido eliminado.
Descargar archivos guardados
1. Asegúrate de que el Signal Analyser está encendido
SI EL DISPOSITIVO ESTÁ APAGADO Y CONECTADO AL PUERTO USB DE UN PC/PORTÁTIL SÓLO SE CARGARÁ EL DISPOSITIVO
2. Conecta el Signal Analyser a tu PC o portátil mediante un cable USB.
3. Una vez conectado, haga clic en Inicio y seleccione Equipo. Los archivos de Signal Analyser se mostrarán en dispositivos con almacenamiento extraíble.
4. Selecciona Analyser.
5. Selecciona la carpeta correspondiente (Cellular Snapshot, Cellular Survey, Wi-Fi Snapshop y Wi-Fi survey) y tus resultados se mostrarán como un archivo CSV.
6. Ahora puedes mover estos archivos a la carpeta que desees o visualizarlos como un archivo CSV.
NO SE PUEDEN LEER/ESCRIBIR ARCHIVOS NI EJECUTAR UN ESTUDIO MIENTRAS EL SIGNAL ANALYSER ESTÉ CONECTADO AL PUERTO USB, ESTO PUEDE PROVOCAR QUE LA UNIDAD SE BLOQUEE
Ajustes
Acceder al menú de ajustes
| ICONO | DESCRIPCIÓN | FUNCIÓN |
| Icono de luminosidad
| Ajustar el brillo | Aumentar/disminuir la luminosidad |
| Icono de idiomas
| Cambiar el idioma del dispositivo | Seleccionar idioma |
| Icono de tiempo
| Fijar hora/fecha | Fijar hora/fecha |
| Icono de apagado automático
| Definir el tiempo que el dispositivo permanece encendido sin ninguna acción | Ajustar la hora de desconexión automática |
| Icono de encuesta por defecto
| Definir qué encuesta ejecuta el botón de encuesta rápida de la parte frontal del dispositivo. | Seleccionar encuesta |
| Icono de la sirena
| Activar/desactivar el sonido | Activar/desactivar el sonido |
| Icono de ahorro de energía
| Ahorro de energía para poner en reposo el módulo de radio | Activar/desactivar el ahorro de energía |
| Icono de información del dispositivo
| Ver la versión del firmware | Ver versión de firmware, módulo de radio, firmware de radio, IMEI, estado de SIM |
| Icono de restablecimiento de fábrica
| Restaurar valores de fábrica | Restablecer los valores predeterminados de fábrica |
Especificaciones Técnicas
Especificaciones Técnicas
Figura 1 – Diagrama del Signal Analyser
EXPLICACIÓN DE RSSL
Para garantizar que se utiliza un enfoque coherente para todas las tecnologías de acceso radioeléctrico (RAT), como 2G, 3G y 4G, se ha introducido un nuevo método más preciso para calcular el porcentaje de intensidad de la señal. El RSSL no se basa únicamente en las lecturas de CSQ proporcionadas por el módulo de radio, sino que se calcula a partir de los datos brutos recibidos de las lecturas de la red. El valor se asigna en toda la gama y es coherente en cada RAT. El cálculo del valor incluye mediciones tanto de la intensidad como de la calidad de la señal.
El ejemplo de este mapeo para una célula 3G es:
RSCP: -80 dBm
RSRQ: -4 dB
CSQ: 19
ECIO: 12
ESPECIFICACIONES
| Modelo | CS2389 2G/GSM, 3G/UMTS, 4G/LTE |
| Dimensiones | 172mm (h) x 72mm (w) x 20mm (d) |
| Peso | 149 g incluida la antena |
| Temperatura | -20°C a + 60°C en tránsito, -4°C a +40°C en funcionamiento |
| Humedad | 0-80% sin condensación |
| Garantía | 2 años |
| Tecnología de radio | GSM, UMTS, LTE, Wi-Fi 2,4Ghz (según versión) |
| Batería | 3,7 voltios 1000 mAh |
| Cargador | Cargador micro USB de 5 Vcc o equivalente |
FRECUENCIA DE BANDA
| Número de bandas | CS2389 |
| 4G Bandas(MHz) | 2100 (B1) 1900 (B2) 1800 (B3) 1700 (B4) 850 (B5) 2600 (B7) 900 (B8) 700 (B12) 700 (B13) 700 (B14) 850 (B18) 1900 (B25) 850 (B26) 850 (B19) 800 (B20) 700 (B28) |
| 3G Bandas (MHz) | 2100 (B1) 1900 (B2) 1700 (B4) 850 (B5) 850 (B6) 900 (B8) 850 (B19) |
| 2G Bandas (MHz) | 1900 (B2) 1800 (B3) 850 (B5) 900 (B8) |
| Wi-Fi | 2.4Ghz |
CERTIFICACIONES
Homologación internacional de radio
El Signal Analyser CS2389 incorpora un módulo de radio 4G/3G/2G probado y aprobado de forma independiente que cumple los requisitos de las normas europeas de radiocomunicación
Autoridad de homologación: 0063
FAQs
¿Funciona el Analyser 4G fuera de la UE?
El módulo de radio del dispositivo puede funcionar en todo el mundo y, por tanto, el dispositivo puede funcionar en la mayoría de los países, previa aprobación local.
¿Funciona el Analyser 4G en Irlanda?
Si, el Signal Analyser 4G funciona en Irlanda.
¿Incluyen Wi-Fi todos los dispositivos de prueba 4G?
Sí, hay un chip Wi-Fi de 2,4 GHz incluido con el Signal Analyser para realizar encuestas Wi-Fi o ejecutar el Modo Monitor para ver los SSID, canales o direcciones MAC disponibles y hacer ping a una dirección IP para comprobar los tiempos de respuesta.
¿Necesito utilizar una SIM?
La SIM no es necesaria para las encuestas. Sólo es necesaria cuando se utiliza el Modo Monitor.
La SIM utilizada debe ser al menos de la misma RAT (es decir, 2G/3G/4G) que la que desea supervisar, pero debe ser una SIM itinerante. Si no dispone de una, ponte en contacto con CSL para adquirirla.
¿Puedo utilizar mi propia tarjeta SIM?
Sí, se puede utilizar cualquier SIM siempre que se haya eliminado la función de código pin.
Si desea utilizar una Micro o Nano SIM, deberás utilizar el soporte SIM suministrado para que tenga el tamaño necesario y encaje correctamente en el dispositivo.
Estoy realizando una medición, pero quiero cancelarla.
Mientras se está ejecutando una medición no se puede cancelar ni realizar ninguna otra acción, hay que esperar a que termine la medición o apagar el dispositivo.
¿Cuál es la diferencia entre el ahorro de batería y el apagado automático?
El Ahorro de batería pone el módulo de radio en modo de reposo y atenúa el brillo de la pantalla para ahorrar batería.
Apagado automático te permite seleccionar un tiempo, que si la unidad no está en uso, se apagará automáticamente para conservar la energía de la batería (de serie se establece en 5 minutos).
¿Por qué no puedo ver todas las redes? (en modo de Red Única o Monitorización)
Si no puedes ver tu red preferida, intenta refrescar la red. Después de este refresco se mostrarán las redes disponibles en tu ubicación. Si sigues sin ver la red elegida, puede ser que no esté disponible en esa zona.
¿Qué significan los iconos?
Si no estás seguro de cuál es la función de un icono, puedes utilizar la función Texto de Ayuda para que aparezca una descripción (mantén pulsado el icono durante 3 segundos).
Parece que mi dispositivo funciona más lento que antes. ¿Cuál es la causa?
Si tu Signal Analyser está cerca de alcanzar el número máximo de archivos guardados (240), tarda más tiempo en procesar las tareas. Borra los archivos antiguos que hay guardados para liberar espacio.
En la sección «BORRAR ARCHIVOS GUARDADOS» de la Guía Rápida, encontrarás las instrucciones para hacerlo.
Para ver el espacio de almacenamiento, accede a:
Ajustes > Información del dispositivo (aparecerá dentro de la barra de espacio de almacenamiento).
¿Por qué tarda tanto en arrancar el dispositivo?
La secuencia de arranque garantiza que el módulo de radio esté listo para su uso. En las versiones más recientes del producto, este tiempo de arranque se ha ampliado para que el módulo de radio mundial esté listo para iniciar una encuesta.
Información Útil
Ficha Técnica del Signal Analyser
Características Principales
- Ideal para desplegar cualquier aplicación móvil
- Función de monitorización en directo para encontrar la ubicación de instalación óptima (se necesita SIM para 4G)
- Las versiones 4G son compatibles con versiones anteriores (2G/3G/4G)
- Wi-Fi de 2,4 GHz (sólo la versión 4G)
- Batería recargable con hasta una hora de autonomía y opciones adicionales de ahorro de batería
- Multilingüe – 11 idiomas
- Descarga de los resultados de los estudios y del monitor en directo a través de USB
- Material resistente a la lluvia y cubierta protectora duradera
- Apagado automático cuando no se utiliza
Especificaciones
| Modelo | CS2389 (2G/GSM, 3G/UMTS, 4G/LTE) |
| Dimensiones | 172mm (h) x 72mm (w) x 20mm (d) |
| Peso | 149g incluidas las antenas |
| Temperatura | -20°C to +60°C en tránsito, -4°C to +40°C en funcionamiento |
| Humedad | 0-80% sin condensación |
| Garantía | 2 años |
| Tecnología de Radio | 2G/GSM, 3G/UMTS, 4G/LTE (depende de la versión) 2.4ghz Wi-Fi (solo la versión 4G ) |
| Batería | 3.7 Volt 1500mAh |
| Antena | Conector SMA macho |
| Cargador | Cargador de enchufe micro USB de 5 Vcc o equivalentec |
| Tamaño de pantalla | (7.1cm) |
| Resolución de pantalla | 320 X 240 |
| Tipo de pantalla | Pantalla táctil resistiva |
| Memoria | Capacidad para 240 encuestas |
| Idiomas | English, German, Spanish, Italian, French, Danish, Dutch, Finnish, Czech, Portuguese, Swedish |
| Homologación | CE |
Bandas
| Número de bandas | CS2389 |
| 4G (LTE) Bandas (MHz) | 2100 (B1) 1900 (B2) 1800 (B3) 1700 (B4) 850 (B5) 2600 (B7) 900 (B8) 700 (B12) 700 (B13) 700 (B14) 850 (B18) 1900 (B25) 850 (B26) 850 (B19) 800 (B20) 700 (B28) |
| 3G (UMTS) Bandas (MHz) | 2100 (B1) 1900 (B2) 1700 (B4) 850 (B5) 850 (B6) 900 (B8) 850 (B19) |
| 2G (GSM) Bandas (MHz) | 1900 (B2) 1800 (B3) 850 (B5) 900 (B8) |
Explicación de RSSL
Background
El RSSL (Nivel Relativo de Intensidad de Señal) es un cálculo de intensidad de señal diseñado para facilitar a los usuarios la evaluación de si la ubicación de su instalación es adecuada o no.
Para realizar estudios de señal en redes 2G (GSM), anteriormente se utilizaba CSQ como una forma sencilla de medir la intensidad de la señal. Sin embargo, esta medición no es consistente en redes 3G (UMTS) y 4G (LTE), ya que CSQ no mide toda la banda de intensidad de señal, sino solo un segmento, omitiendo secciones superiores e inferiores fuera del rango tradicional de CSQ.
Por ejemplo, un valor CSQ de 1 en 4G equivaldría a un 3% según los cálculos antiguos de CSQ, pero en realidad representa el 32% de la intensidad total de la señal. En este caso, es poco probable que se instale un dispositivo con un valor percibido del 3%, pero sí sería viable si la señal real es del 32%.
Explicación del RSSL
Para garantizar un enfoque coherente en la medición de todas las Tecnologías de Acceso Radio (RAT), como 2G, 3G y 4G, se ha introducido un nuevo método más preciso para calcular el porcentaje de intensidad de la señal.
El RSSL no se basa únicamente en las lecturas CSQ proporcionadas por el módulo de radio, sino que se calcula a partir de los datos en bruto obtenidos de las mediciones de la red. El valor se asigna a todo el rango disponible y es independiente para cada RAT. Además, el cálculo del valor incluye tanto la intensidad de la señal como las mediciones de calidad de la señal.
¿Qué significa esto?
- El método para obtener los niveles de señal es independiente de la tecnología utilizada.
- Los valores mínimos de CSQ requeridos para que los dispositivos se registren en redes 2G, 3G y 4G son diferentes. Los estándares solo especifican umbrales mínimos para cada tipo de medición que el equipo de usuario (UE) debe reportar a la red central. Sin embargo, los requisitos para la transmisión de datos dependen de múltiples factores, como si la celda está en interiores o exteriores, si se encuentra en una zona urbana o remota, o la proximidad a la estación base.
- La representación del CSQ en porcentaje no es relevante, precisa ni consistente. La Figura 1 resume este problema: el uso de valores CSQ omite grandes secciones de las bandas 3G y 4G, y lo que equivale al 40% del rango CSQ en 2G no es comparable con las otras tecnologías de acceso radio (RATs). Alcanzar un 40% de CSQ en 2G en otras RATs será muy difícil a menos que existan células con señales fuertes en la zona.
- Es posible recibir niveles de señal en áreas donde CSQ tradicionalmente las descontaría, y de hecho, las especificaciones de 3GPP indican claramente que 4G puede operar incluso con un CSQ inferior a 0.
| 2G | 3G | 4G | |||||||
| dB | CSQ Lectura | Propuesta RSSL (%) | Remark | CSQ Lectura | Propuesta RSSL (%) | Remark | CSQ Lectura | Propuesta RSSL (%) | Observación |
| -140 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 0 | Débil |
| -139 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 1 | Débil |
| -138 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 2 | Débil |
| -137 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 3 | Débil |
| -136 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 4 | Débil |
| -135 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 6 | Débil |
| -134 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 7 | Débil |
| -133 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 8 | Débil |
| -132 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 9 | Débil |
| -131 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 10 | Débil |
| -130 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 11 | Débil |
| -129 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 12 | Débil |
| -128 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 13 | Débil |
| -127 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 15 | Débil |
| -126 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 16 | Débil |
| -125 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 17 | Débil |
| -124 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 18 | Débil |
| -123 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 19 | Débil |
| -122 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 20 | Débil |
| -121 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 21 | Débil |
| -120 | 0 | 0 | Débil | 0 | 0 | Débil | 0 | 22 | Débil |
| -119 | 0 | 0 | Débil | 0 | 2 | Débil | 0 | 24 | Débil |
| -118 | 0 | 0 | Débil | 0 | 3 | Débil | 0 | 25 | Débil |
| -117 | 0 | 0 | Débil | 0 | 5 | Débil | 0 | 26 | Débil |
| -116 | 0 | 0 | Débil | 0 | 6 | Débil | 0 | 27 | Débil |
| -115 | 0 | 0 | Débil | 0 | 8 | Débil | 0 | 28 | Débil |
| -114 | 0 | 0 | Débil | 0 | 9 | Débil | 0 | 29 | Débil |
| -113 | 0 | 0 | Débil | 0 | 11 | Débil | 0 | 30 | Bajo |
| -112 | 0 | 2 | Débil | 0 | 12 | Débil | 0 | 31 | Bajo |
| -111 | 1 | 3 | Débil | 1 | 14 | Débil | 1 | 32 | Bajo |
| -110 | 2 | 5 | Débil | 2 | 15 | Débil | 2 | 34 | Bajo |
| -109 | 2 | 7 | Débil | 2 | 17 | Débil | 2 | 35 | Bajo |
| -108 | 3 | 8 | Débil | 3 | 18 | Débil | 3 | 36 | Bajo |
| -107 | 3 | 10 | Débil | 3 | 20 | Débil | 3 | 37 | Bajo |
| -106 | 4 | 12 | Débil | 4 | 21 | Débil | 4 | 38 | Bajo |
| -105 | 4 | 13 | Débil | 4 | 23 | Débil | 4 | 39 | Bajo |
| -104 | 5 | 15 | Débil | 5 | 24 | Débil | 5 | 40 | Buena |
| -103 | 5 | 16 | Débil | 5 | 26 | Débil | 5 | 41 | Buena |
| -102 | 6 | 18 | Débil | 6 | 27 | Débil | 6 | 43 | Buena |
| -101 | 6 | 20 | Débil | 6 | 29 | Débil | 6 | 44 | Buena |
| -100 | 7 | 21 | Débil | 7 | 31 | Bajo | 7 | 45 | Buena |
| -99 | 7 | 23 | Débil | 7 | 32 | Bajo | 7 | 46 | Buena |
| -98 | 8 | 25 | Débil | 8 | 34 | Bajo | 8 | 47 | Buena |
| -97 | 8 | 26 | Débil | 8 | 35 | Bajo | 8 | 48 | Buena |
| -96 | 9 | 28 | Débil | 9 | 37 | Bajo | 9 | 49 | Buena |
| -95 | 9 | 30 | Bajo | 9 | 38 | Bajo | 9 | 50 | Buena |
| -94 | 10 | 31 | Bajo | 10 | 40 | Buena | 10 | 52 | Buena |
| -93 | 10 | 33 | Bajo | 10 | 41 | Buena | 10 | 53 | Buena |
| -92 | 11 | 35 | Bajo | 11 | 43 | Buena | 11 | 54 | Buena |
| -91 | 11 | 36 | Bajo | 11 | 44 | Buena | 11 | 55 | Buena |
| -90 | 12 | 38 | Bajo | 12 | 46 | Buena | 12 | 56 | Buena |
| -89 | 12 | 39 | Bajo | 12 | 47 | Buena | 12 | 57 | Buena |
| -88 | 13 | 41 | Buena | 13 | 49 | Buena | 13 | 58 | Buena |
| -87 | 13 | 43 | Buena | 13 | 50 | Buena | 13 | 59 | Buena |
| -86 | 14 | 44 | Buena | 14 | 52 | Buena | 14 | 60 | Fuerte |
| -85 | 14 | 46 | Buena | 14 | 53 | Buena | 14 | 62 | Fuerte |
| -84 | 15 | 48 | Buena | 15 | 55 | Buena | 15 | 63 | Fuerte |
| -83 | 15 | 49 | Buena | 15 | 56 | Buena | 15 | 64 | Fuerte |
| -82 | 16 | 51 | Buena | 16 | 58 | Buena | 16 | 65 | Fuerte |
| -81 | 16 | 53 | Buena | 16 | 59 | Buena | 16 | 66 | Fuerte |
| -80 | 17 | 54 | Buena | 17 | 61 | Fuerte | 17 | 67 | Fuerte |
| -79 | 17 | 56 | Buena | 17 | 63 | Fuerte | 17 | 68 | Fuerte |
| -78 | 18 | 58 | Buena | 18 | 64 | Fuerte | 18 | 69 | Fuerte |
| -77 | 18 | 59 | Buena | 18 | 66 | Fuerte | 18 | 71 | Fuerte |
| -76 | 19 | 61 | Fuerte | 19 | 67 | Fuerte | 19 | 72 | Fuerte |
| -75 | 19 | 63 | Fuerte | 19 | 69 | Fuerte | 19 | 73 | Fuerte |
| -74 | 20 | 64 | Fuerte | 20 | 70 | Fuerte | 20 | 74 | Fuerte |
| -73 | 20 | 66 | Fuerte | 20 | 72 | Fuerte | 20 | 75 | Fuerte |
| -72 | 21 | 67 | Fuerte | 21 | 73 | Fuerte | 21 | 76 | Fuerte |
| -71 | 21 | 69 | Fuerte | 21 | 75 | Fuerte | 21 | 77 | Fuerte |
| -70 | 22 | 71 | Fuerte | 22 | 76 | Fuerte | 22 | 78 | Fuerte |
| -69 | 22 | 72 | Fuerte | 22 | 78 | Fuerte | 22 | 80 | Fuerte |
| -68 | 23 | 74 | Fuerte | 23 | 79 | Fuerte | 23 | 81 | Fuerte |
| -67 | 23 | 76 | Fuerte | 23 | 81 | Fuerte | 23 | 82 | Fuerte |
| -66 | 24 | 77 | Fuerte | 24 | 82 | Fuerte | 24 | 83 | Fuerte |
| -65 | 24 | 79 | Fuerte | 24 | 84 | Fuerte | 24 | 84 | Fuerte |
| -64 | 25 | 81 | Fuerte | 25 | 85 | Fuerte | 25 | 85 | Fuerte |
| -63 | 25 | 82 | Fuerte | 25 | 87 | Fuerte | 25 | 86 | Fuerte |
| -62 | 26 | 84 | Fuerte | 26 | 88 | Fuerte | 26 | 87 | Fuerte |
| -61 | 26 | 86 | Fuerte | 26 | 90 | Fuerte | 26 | 88 | Fuerte |
| -60 | 27 | 87 | Fuerte | 27 | 92 | Fuerte | 27 | 90 | Fuerte |
| -59 | 27 | 89 | Fuerte | 27 | 93 | Fuerte | 27 | 91 | Fuerte |
| -58 | 28 | 91 | Fuerte | 28 | 95 | Fuerte | 28 | 92 | Fuerte |
| -57 | 28 | 92 | Fuerte | 28 | 96 | Fuerte | 28 | 93 | Fuerte |
| -56 | 29 | 94 | Fuerte | 29 | 98 | Fuerte | 29 | 94 | Fuerte |
| -55 | 29 | 95 | Fuerte | 29 | 99 | Fuerte | 29 | 95 | Fuerte |
| -54 | 30 | 97 | Fuerte | 31 | 100 | Fuerte | 30 | 96 | Fuerte |
| -53 | 30 | 99 | Fuerte | 31 | 100 | Fuerte | 30 | 97 | Fuerte |
| -52 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 99 | Fuerte |
| -51 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -50 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -49 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -48 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -47 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -46 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -45 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -44 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -43 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -42 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -41 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -40 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -39 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -38 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -37 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -36 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -35 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -34 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -33 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -32 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -31 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -30 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -29 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -28 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -27 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -26 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
| -25 | 31 | 100 | Fuerte | 31 | 100 | Fuerte | 31 | 100 | Fuerte |
Instrucciones de actualización del firmware del Signal Analyser
Paso 1
Ponte en contacto con tu distribuidor/lugar de compra para recibir el software de demostración DfuSe necesario.
Paso 2
Con el Signal Analyser apagado, mantén pulsado el botón de “sondeo rápido” mientras introduces el cable USB en el Signal Analyser y en el PC/portátil. Cuando ambos estén conectados, suelte el botón. El LED verde parpadeará repetidamente para confirmar que se encuentra en el modo de actualización.
Paso 3

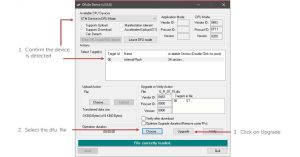

Abre el software de demostración DfuSe y sigue los puntos que se indican a continuación.
Paso 4
Acepta cualquier mensaje emergente del software DFfuSe para proceder con la actualización. Una vez cargado, el software mostrará si la actualización del firmware se ha realizado correctamente o no mediante la barra de progreso verde.
Paso 5
Desconecta el cable USB y reinicia el Signal Analyser. Al iniciarse, el Signal Analyserl mostrará la versión del firmware (es decir, G_1_15).
Paso 6

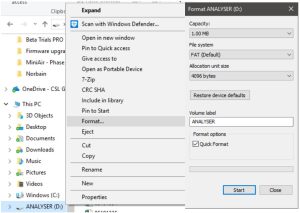

Se recomienda formatear el Signal Analyser una vez que se haya completado la actualización del firmware. En su PC/portátil, entre en el menú [Ordenador], localice el Signal Analyser, haga clic con el botón derecho del ratón y seleccione formatear. Haga clic en Iniciar para formatear la unidad (véase la imagen de la página siguiente).
