Handleiding

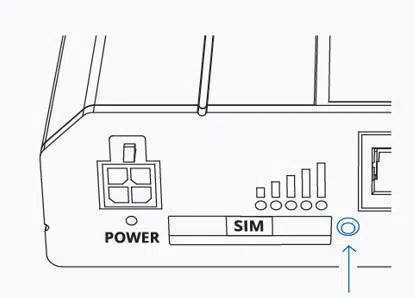

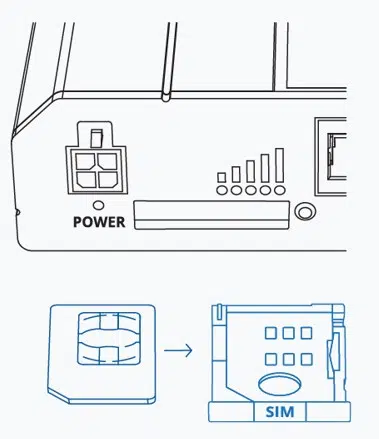

1. Druk op de SIM-houderknop.

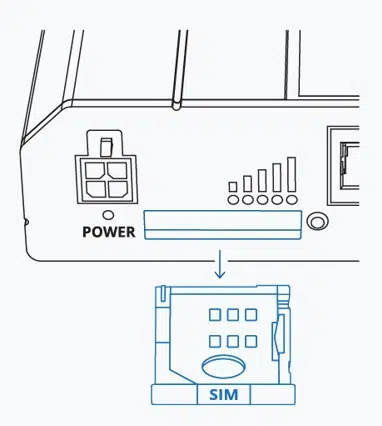

2. Trek de SIM-houder naar buiten.

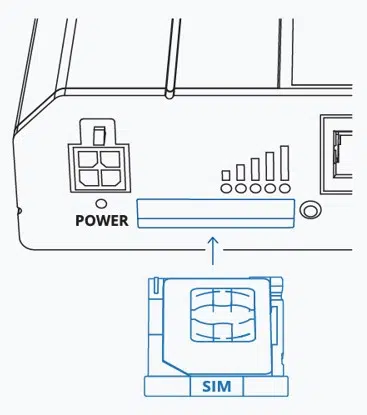

3. Plaats uw SIM-kaart in de SIM-houder.
4. Schuif de SIM-houder terug in de router.

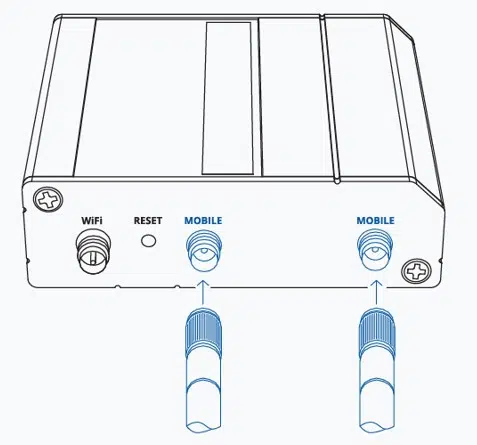

5. Sluit zowel de MAIN als de AUX mobiele antenne aan met het label “Mobile”.

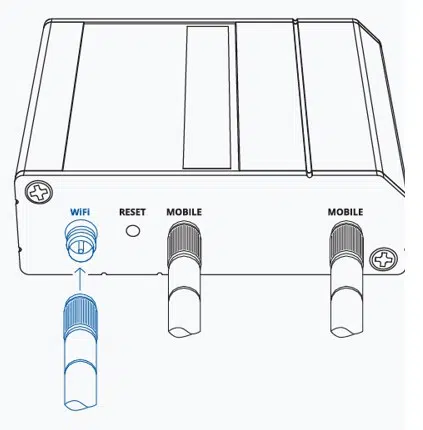

6. Sluit de Wifi-antenne aan op de connector met het label “Wifi”.

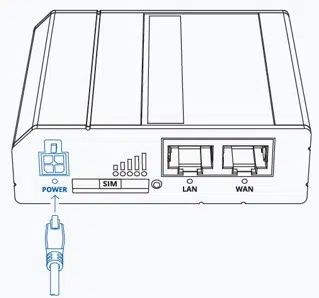

7. Sluit de 4-pins stekker aan op de voedingsaansluiting aan de voorkant van het apparaat en steek vervolgens de adapter in een stopcontact.
Uw computer LAN configureren (Windows)

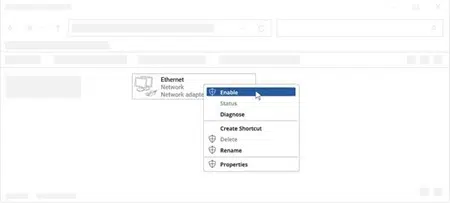

1. Zorg ervoor dat de netwerkverbinding is ingeschakeld. Ga naar Start – Alarmpaneel – Netwerk en internet – Netwerkcentrum. Klik in het linkerpaneel op Adapterinstellingen wijzigen, klik vervolgens met de rechtermuisknop op Netwerkadapter en selecteer Inschakelen.
2. Controleer of IP en DNS automatisch worden verkregen.Klik met de rechtermuisknop op Draadloze netwerkadapter en selecteer Eigenschappen.Selecteer vervolgens Internet Protocol versie 4 en klik op Eigenschappen.

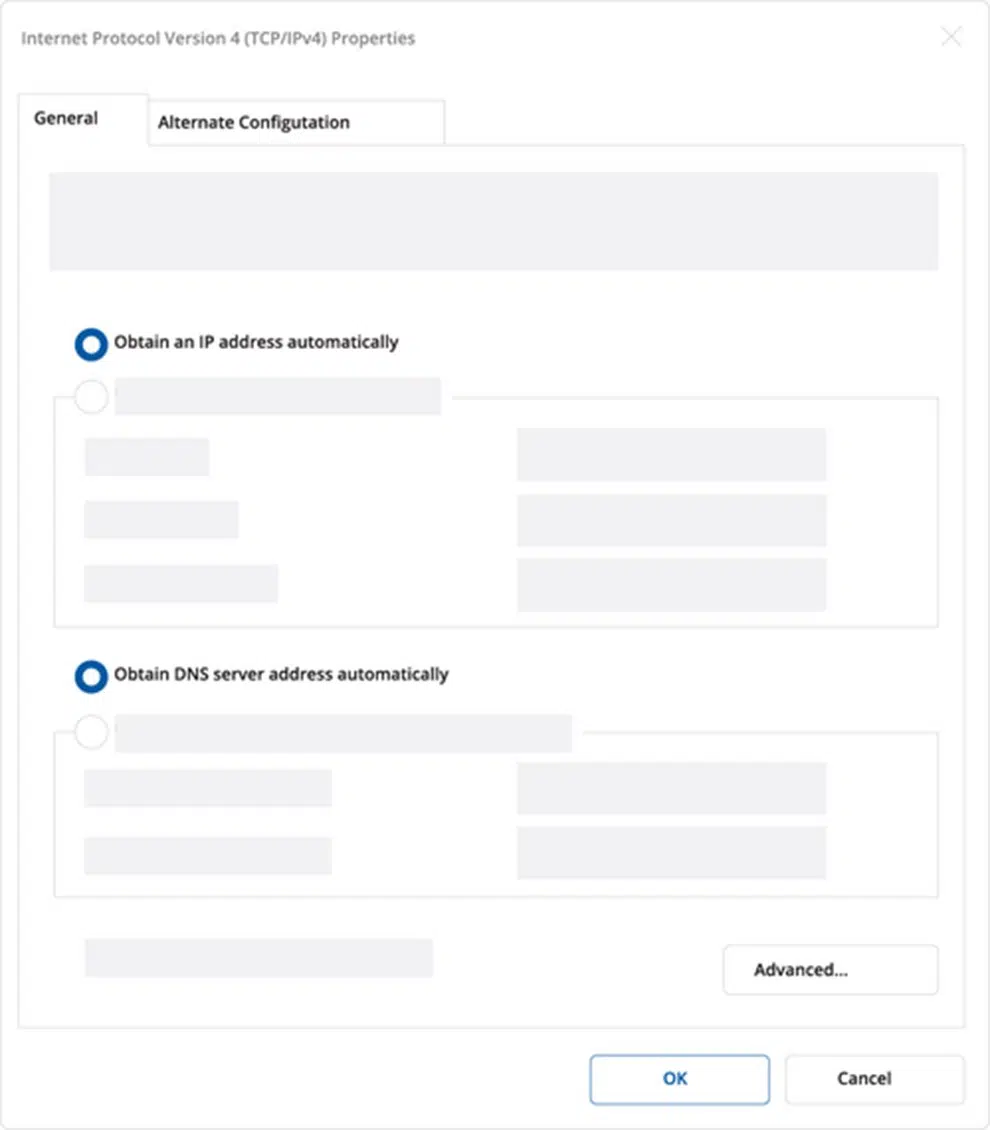

3. Als dit niet is geselecteerd, controleer dan of een IP-adres en DNS-serveradres automatisch worden verkregen. Klik op OK.
Configureer uw computer Wi-Fi (Windows)

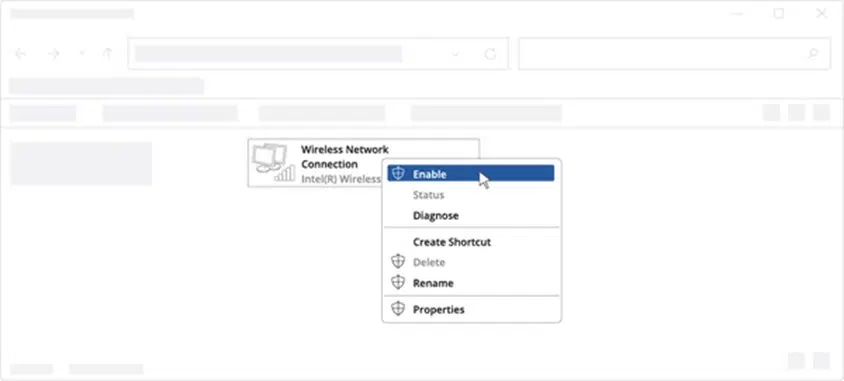

1. Zorg ervoor dat de draadloze netwerkverbinding is ingeschakeld. Ga naar Start – Alarmpaneel – Netwerk en internet – Netwerkcentrum. Klik in het linkerpaneel op Adapterinstellingen wijzigen, klik vervolgens met de rechtermuisknop op Draadloze netwerkadapter en selecteer Inschakelen.
2. Controleer of IP en DNS automatisch worden verkregen.Klik met de rechtermuisknop op Draadloze netwerkadapter en selecteer Eigenschappen.Selecteer vervolgens Internet Protocol versie 4 en klik op Eigenschappen.
3. Als dit niet is geselecteerd, controleer dan of een IP-adres en DNS-serveradres automatisch worden verkregen. Klik op OK.

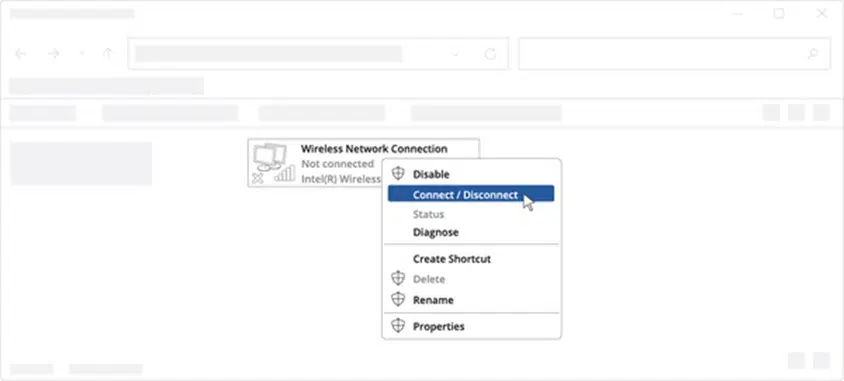

4. Maak verbinding met een draadloos netwerk door met de rechtermuisknop te klikken op Draadloze netwerkadapter en Verbinden te selecteren.

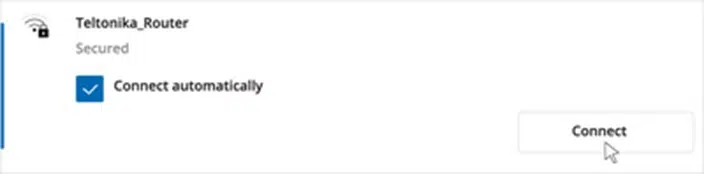

5. Kies het draadloze netwerk RUT200 **** uit de lijst en klik op Verbinden. Voer het Wi-Fi-wachtwoord in dat zich op het label van het apparaat bevindt.
Inloggen op apparaat

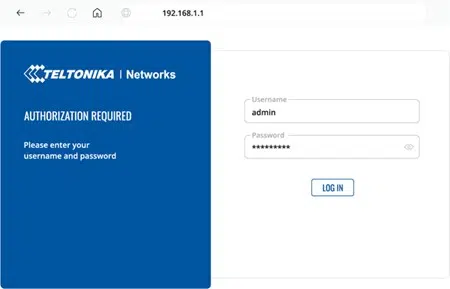

1. Om de webinterface (WebUI) van de router te openen, typt u http://192.168.1.1 in het URL-veld van uw internetbrowser.
2. Wanneer om verificatie wordt gevraagd, voert u de gebruikersnaam admin in en voert u het wachtwoord in dat zich op het etiket/gravure met apparaatinformatie bevindt.
3.Na het inloggen dient u om veiligheidsredenen een nieuw wachtwoord in te stellen. U kunt geen gebruik maken van de WebUI van de router totdat het standaard wachtwoord is gewijzigd.Het nieuwe wachtwoord dient uit minimaal 8 tekens te bestaan. Vereisten: één hoofdletter, één kleine letter en één cijfer.
4. Vervolgens start de Configuratiewizard om u te helpen bij het instellen van enkele van de belangrijkste operationele parameters van de router.

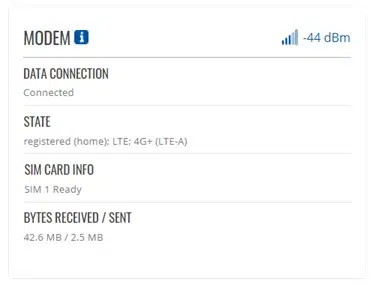

5. Tot slot gaan we de sterkte van het mobiele signaal controleren. Ga naar de pagina Status – Netwerk en let op de Signaalsterkte-indicatie.
Om het beste signaal te krijgen en de mobiele prestaties te maximaliseren, kunt u proberen de antennes aan te passen of de locatie van uw apparaat te veranderen.
Technische specificaties.
Antennes<125 g
| Mobiele module | 4G (LTE) – Cat 4 tot 150 Mbps, 3G – tot 42 Mbps, 2G – tot 236,8 kbps |
| Draadloze modus | IEEE 802.11b/g/n, toegangspunt (AP), station (STA) |
| Voedingsaansluiting | 4-pins industriële DC voedingsaansluiting |
| Bereik ingangsspanning | 9 – 30 VDC, beveiliging tegen omgekeerde polariteit; overspanningsbeveiliging >31 VDC 10us max |
| Ethernet | 2 x RJ45-poorten, 10/100 Mbps |
| I/O’s | 1 x digitale ingang, 1 x digitale uitgang op 4-pins voedingsconnector |
| Status-LED’s | 3 x LED’s voor verbindingstype, 5 x LED’s voor verbindingssterkte, 2 x LED’s voor LAN-status, 1 x LED voor voeding |
| SIM | 1 x SIM-slot (Mini SIM – 2FF), 1,8 V/3 V, externe SIM-houder |
| antennes | 2 x SMA voor LTE, 1 x RP-SMA voor Wi-Fi-antenneconnectoren |
| Afmetingen (B x H x D) | 83 x 25 x 74 mm |
| Gewicht | 125 gram |
| Montageopties | Montagesleuven voor DIN-rail aan onderkant en zijkant |
| Bedrijfstemperatuur | -40 °C tot 75 °C |
| Ingress beschermingsklasse | IP30 |
| Standaarden | IEC 62368-1:2018 (CB-schema) |

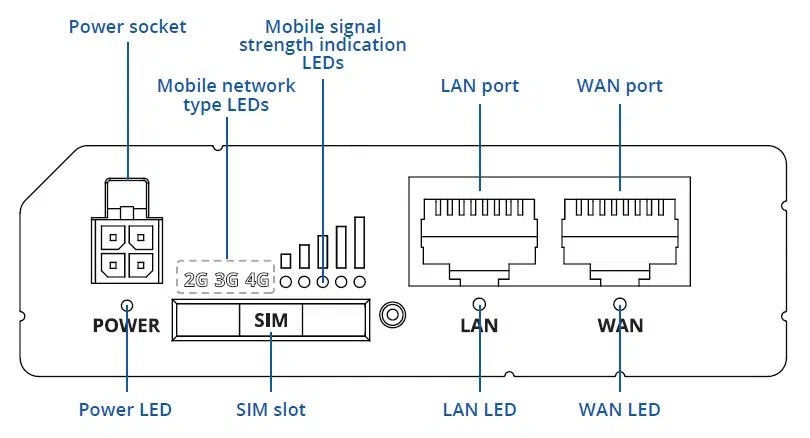

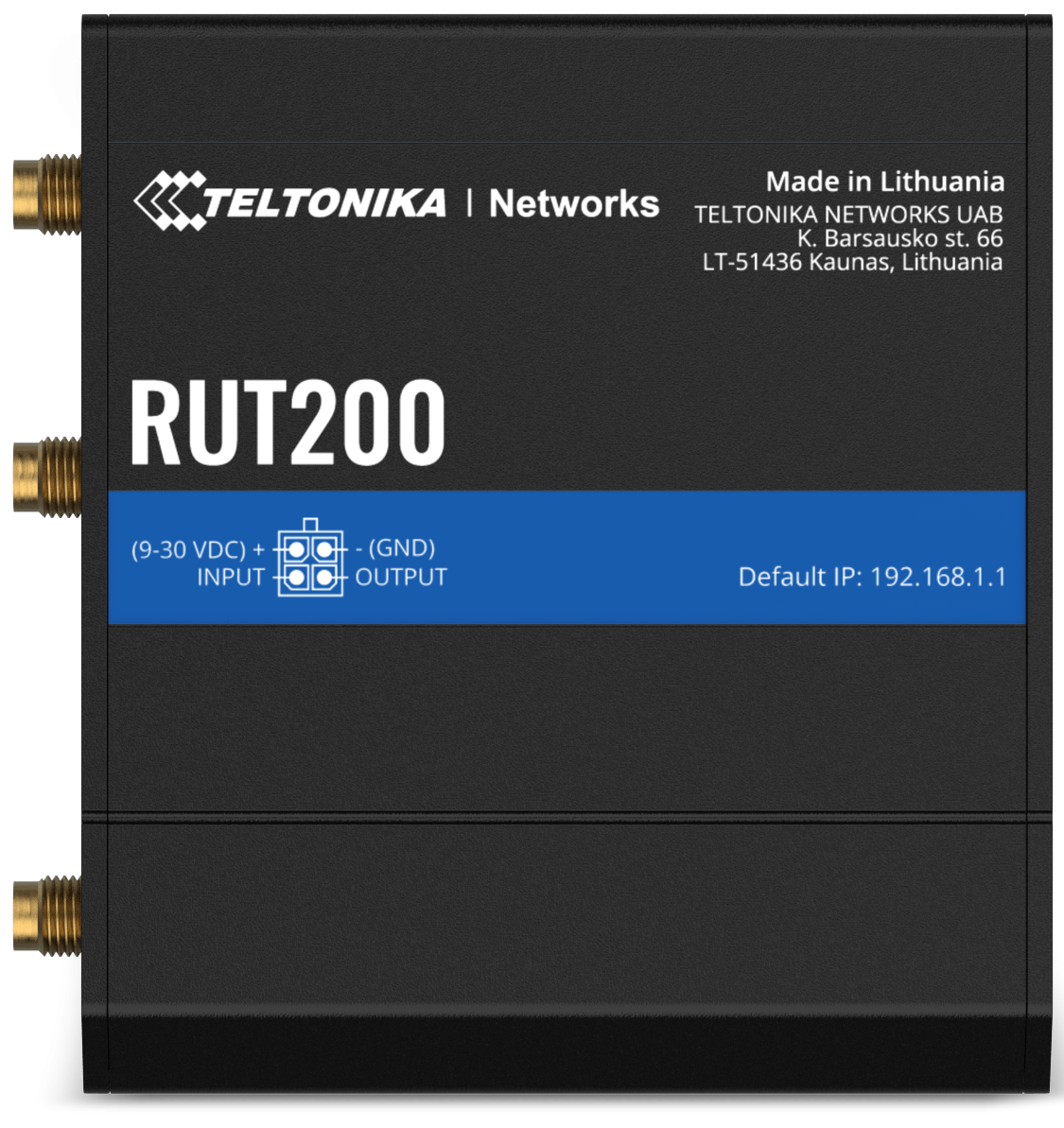

Vooraanzicht
Achteraanzicht
Stekkeraansluiting
