Handleiding
1. Zoek de SIM-adapterkit.

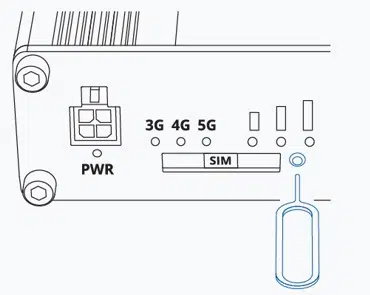

2. Druk op de SIM-houderknop met de SIM-naald.

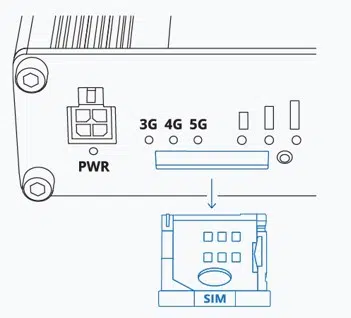

3. Trek de SIM-houder naar buiten.

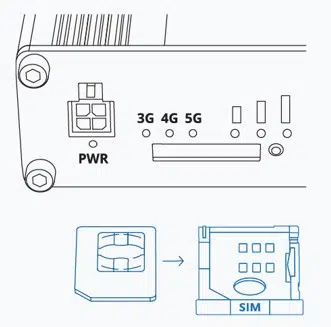

4. Plaats uw SIM-kaart in de SIM-houder.

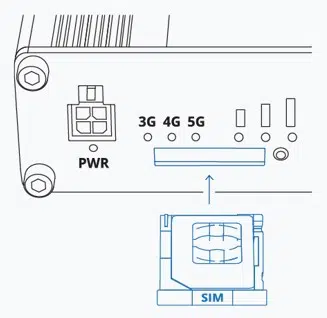

5. Schuif de SIM-houder terug in de router.

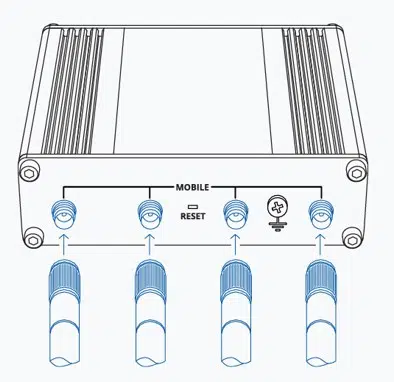

6. Bevestig alle mobiele antennes aan de connectoren met het label “Mobiel”.

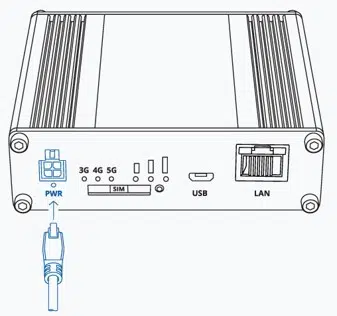

7. Sluit de 4-pins stekker aan op de voedingsaansluiting aan de voorkant van het apparaat. Steek vervolgens de adapter in een stopcontact.
Uw computer LAN configureren (Windows)

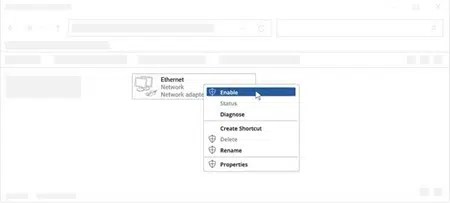

1. Zorg ervoor dat de netwerkverbinding is ingeschakeld. Ga naar Start – Alarmpaneel – Netwerk en internet – Netwerkcentrum. Klik in het linkerpaneel op Adapterinstellingen wijzigen, klik vervolgens met de rechtermuisknop op Netwerkadapter en selecteer Inschakelen.

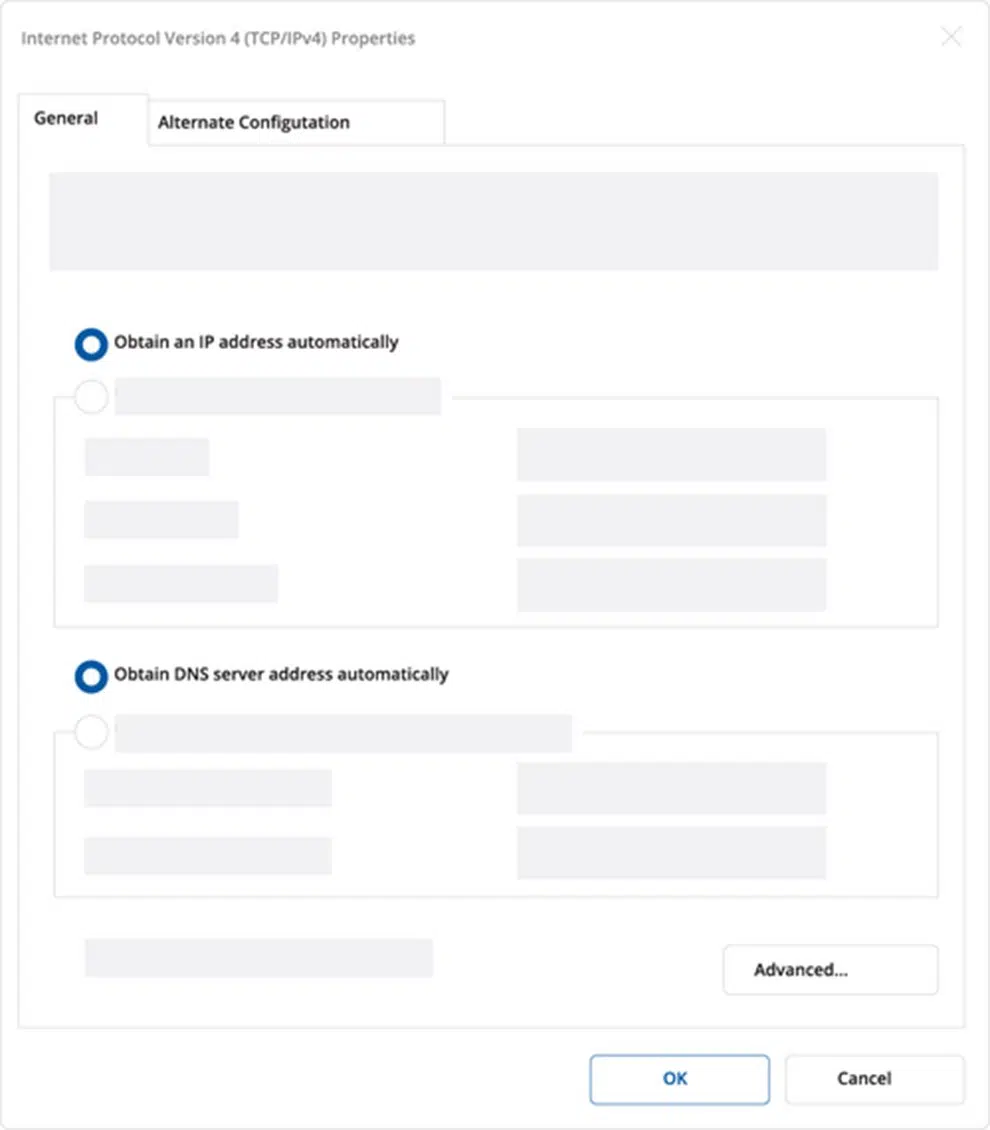

2.Controleer of IP en DNS automatisch worden verkregen.Klik met de rechtermuisknop op Draadloze netwerkadapter en selecteer Eigenschappen.Selecteer vervolgens Internet Protocol versie 4 en klik op Eigenschappen.
3. Als dit niet is geselecteerd, controleer dan of een IP-adres en DNS-serveradres automatisch worden verkregen. Klik op OK.
1. Om de webinterface (WebUI) van de gateway te openen, typt u http://192.168.2.1 in het URL-veld van uw internetbrowser.

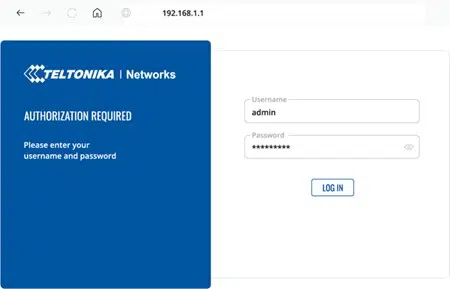

2. Wanneer om verificatie wordt gevraagd, voert u de gebruikersnaam admin in en voert u het wachtwoord in dat zich op het etiket/gravure met apparaatinformatie bevindt.
3.Na het inloggen dient u om veiligheidsredenen een nieuw wachtwoord in te stellen. U kunt niet communiceren met de WebUI van de gateway totdat het standaardwachtwoord is gewijzigd.Het nieuwe wachtwoord dient uit minimaal 8 tekens te bestaan. Vereisten: één hoofdletter, één kleine letter en één cijfer.
4. Vervolgens start de Configuratiewizard om u te helpen enkele van de belangrijkste operationele parameters van de gateway in te stellen.

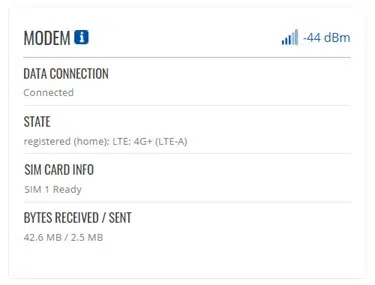

5. Controleer tenslotte de signaalsterkte van het mobiele signaal. Ga naar de pagina Status – Netwerk en let op de Signaalsterkte-indicatie.
Om het beste signaal te krijgen en de mobiele prestaties te maximaliseren, kunt u proberen de antennes aan te passen of de locatie van uw apparaat te wijzigen.Informatie over aanbevelingen voor signaalsterkte vindt u hier.
| Mobiele module | 5G Sub-6Ghz SA/NSA 2,1/3,3Gbps DL (4×4 MIMO), 900/600 Mbps UL (2×2); 4G (LTE) – LTE Cat 20 2,0Gbps DL, 200Mbps UL; 3G – 42 Mbps DL, 5,76Mbps UL |
| Voedingsaansluiting | 4-pins industriële DC voedingsaansluiting |
| Bereik ingangsspanning | 9 – 30 VDC, beveiliging tegen omgekeerde polariteit, overspanningsbeveiliging +/-1 kV 50 μs max |
| Ethernet | 1 x RJ45-poort, 10/100/1000 Mbps |
| I/O’s | 2 x configureerbare I/O pinnen op 4-pins voedingsconnector |
| Status-LED’s | 3 x LED’s voor verbindingstype, 3 x LED’s voor verbindingssterkte, 2 x LED’s voor LAN-status, 1 x LED voor voeding |
| SIM | 1 x SIM-sleuf (Mini SIM – 2FF), 1,8 V/3 V |
| antennes | 4 x SMA voor mobiel |
| Afmetingen (B x H x D) | 100 x 30 x 93,4 mm |
| Gewicht | 241g |
| Montageopties | DIN rail, plat oppervlak |
| Bedrijfstemperatuur | -40 °C tot 75 °C |
| Ingress beschermingsklasse | IP30 |

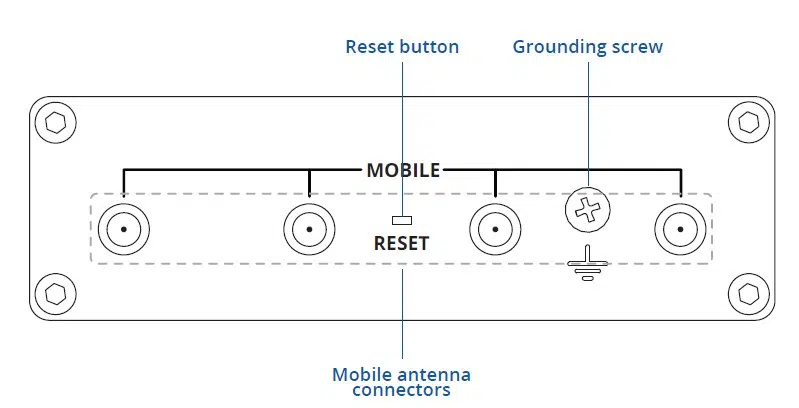

Vooraanzicht

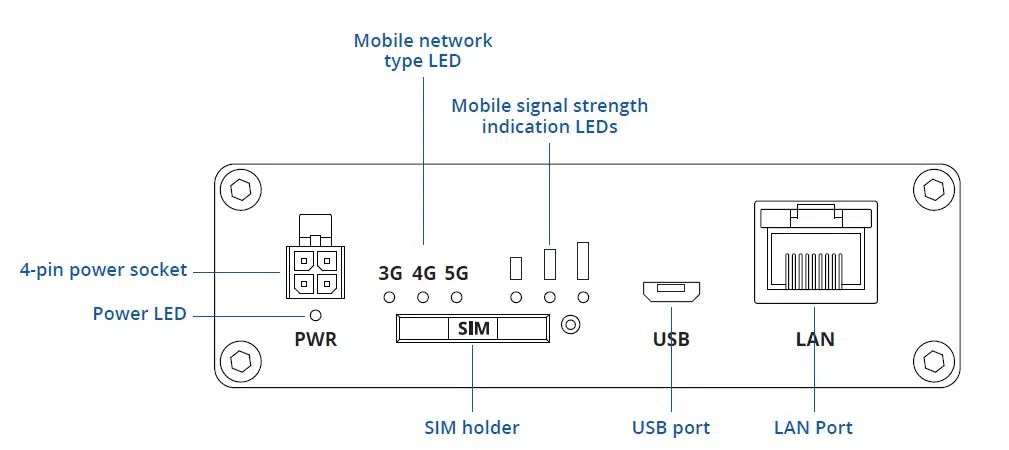

Achteraanzicht

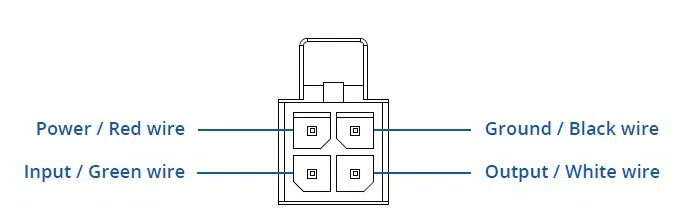

Stekkeraansluiting
