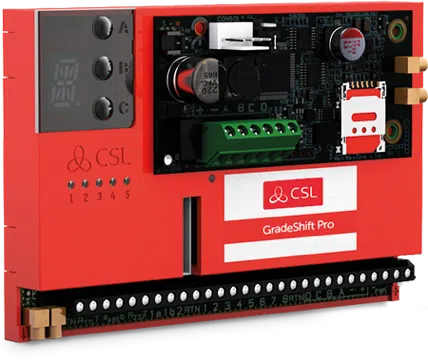

GradeShift Pro

De DualCom Pro 2 Range biedt installateurs een eenvoudigere, snellere installatie van een professioneel alarmtransmissiesysteem met nog meer veerkracht en met toegang tot CSL Live, ons bestel- en beheerportaal.

Door gebruik te maken van de ingebouwde seriële aansluitingen, pin triggering of dial capture, is DualCom Pro 2 compatibel met een breed scala aan alarmpanelen, waaronder systemen die zijn geïnstalleerd volgens EN50136 & PD6662. De serie bestaat uit DigiAir Pro 2 – onze single path-oplossing die gebruik maakt van een 4G-pad of LAN om een alarm te versturen; en GradeShift Pro 2 – onze dual path-oplossing die gebruik maakt van een combinatie van twee 4G-paden of één 4G-pad en één LAN-pad om een alarm te versturen.

Zo eenvoudig als 1, 2, 3

De DualCom Pro 2 apparaten zijn klaar voor gebruik na de onderstaande eenvoudige stappen.

Toegang tot My Base nodig?

KLIK HIER OM TE REGISTREREN

My Base toegang nodig zonder login?

KLIK HIER

4G varianten

Gebruik een Signal Analyser (verkrijgbaar in de CSL Installateurs Shop) om te bepalen of er voldoende basisstations (2 of meer) beschikbaar zijn op de locatie en of deze voldoende signaalsterkte kunnen leveren (30% en meer). Dit bepaalt de optimale plaats voor montage van de antenne(s).

Als u niet over een Signal Analyser beschikt, raden wij u aan de DualCom Pro 2 in te schakelen, de antenne(s) aan te sluiten, de inbedrijfstellingsprocedure te doorlopen en de signaalsterkte te controleren voordat u de antenne definitief monteert.

LAN varianten

DualCom Pro 2 gebruikt standaard DHCP, vaste IP-instellingen kunnen worden toegevoegd/gewijzigd in de My Base App. Sluit de Ethernetkabel aan op het apparaat en verbind het met de router van de klant. Zorg ervoor dat de LAN-aansluiting van de klant actief is en de netwerkinstellingen correct zijn, zoals hieronder aangegeven:

• Poort 50561 UDP open voor uitgaand verkeer
• NAT ingeschakeld
• UPD-data
• IP-bereiken 185.201.164.0/22 en 139.28.100.0/22

De LED ‘ETH’ zal groen knipperen om aan te duiden dat de verbinding tot stand is gebracht.

DualCom Pro moet worden geïnstalleerd in een behuizing die geschikt is voor de installatiecertificering. De unit moet stevig worden bevestigd met de meegeleverde zelfklevende pads of via de schroefbevestigingen die toegankelijk zijn door het deksel te verwijderen.

Zorg ervoor dat:

1. De antenne/antennes zijn aangesloten en/of de LAN-connector is geïnstalleerd.
2. Het alarmpaneel of de PSU is uitgeschakeld en sluit de DualCom Pro PWR +ve en -ve aansluitingen aan op de 12/24V DC uitgang van de regelapparatuur.

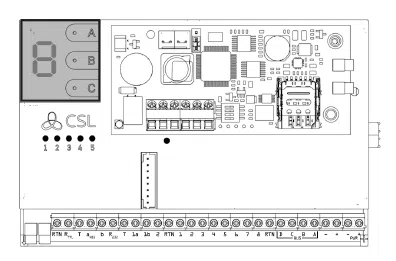

3. Sluit indien nodig de seriële kabel aan – RS485, RS232 of TTL (afhankelijk van het paneel) – zie afbeelding 1 voor meer informatie.
4. Sluit eventuele bedrade alarmen aan op het apparaat – zie Afbeelding 4
5. Sluit de storingsuitgang aan
6. Herstel de stroomtoevoer naar het alarmpaneel of de PSU

Bij inschakelen zal de DualCom Pro automatisch contact opnemen met het Gemini Global Platform om het installatieproces uit te voeren, wat 5-8 minuten kan duren. Gedurende deze tijd zal het display ‘N’ tonen om aan te geven dat het een nieuw apparaat is, gevolgd door ‘C’ terwijl de installatie gaande is, en ‘R’ om aan te geven dat het volledig geïnstalleerd en klaar voor gebruik is.

Tijdens dit proces kunt u ‘SIM NOT READY’ zien op het display. Dit is normaal en zal verdwijnen zodra het proces is voltooid.

LED’s

Figuur 3 – LED’s BIJ INITIËLE INSCHAKELING

Geen licht = De DualCom Pro heeft geen stroom	Geen licht = Geen werkende paden of de DualCom Pro heeft geen stroom	Geen licht = Geen communicatiepad gevonden
Groen vast licht = De DualCom Pro heeft stroom en draait de geldige firmware	Oranje vast licht = Eén communicatiepad werkt	Oranje knipperend licht = Communicatiepad gevonden
	Groen vast licht = Twee communicatiepaden werken	Groen knipperend licht = Installatieserver gevonden, contact met de alarmsystemen
		Groen vast licht = Volledig geïnstalleerd

CONTROLE VAN SIGNALSTRENGTE

De signaalsterkte kan eenvoudig worden gecontroleerd via de My Base App voor elk pad. Om de signaalsterkte op de DualCom Pro te bekijken, wacht op de installatie van het apparaat. Het display toont de RAT (Radio Access Technology) en de signaalsterkte van het primaire radiopath (bijv. GSM1 4G 8). Als u een secundaire radio-module heeft, schakelt u DIP-schakelaar 4 in om de RAT en signaalsterkte van GSM 2 (bijv. GSM2 4G 6) weer te geven.

PIN TRIGGEREN

Voor deze werking wordt het apparaat geactiveerd door nul volt te verwijderen of toe te passen op ingangen 1-8. Er zijn geen externe pull-up-weerstanden nodig. Er zijn geen externe pull-up weerstanden nodig. Dit gebeurt meestal via de digitale communicatoruitgangen van een alarmpaneel. De unit signaleert alarmcondities en genereert de relevante berichten en stuurt deze via het Gemini Global Platform door naar de PAC. Installateurs wordt geadviseerd om situaties te vermijden waarbij de triggersnelheid hoger is dan de snelheid waarmee berichten worden ontvangen op de PAC ontvanger.

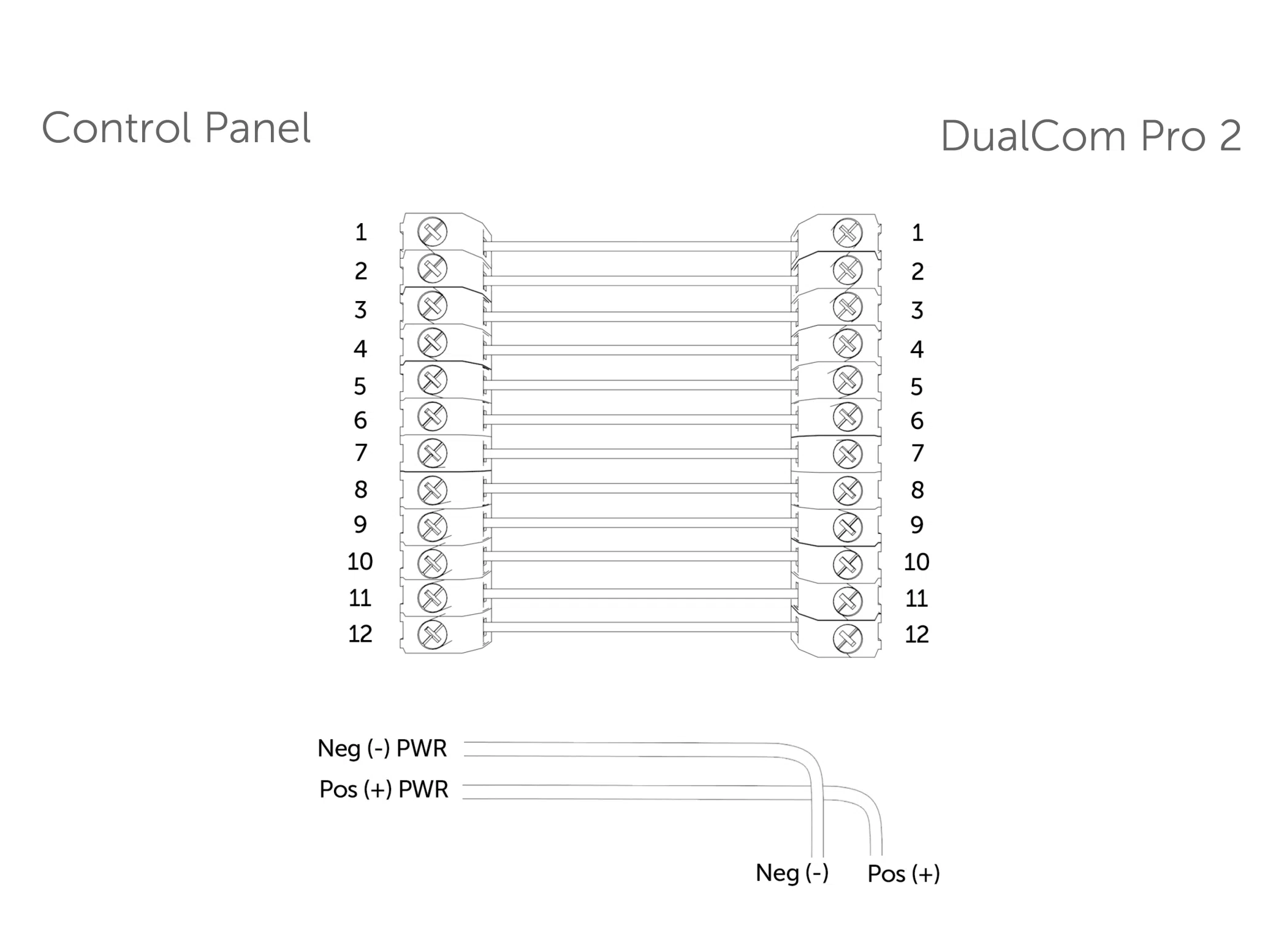

Figuur 4 – Voorbeeld van pin triggering bedrading

PIN INPUT CONFIGURATIE

Als u de ingang dient te wijzigen van negatief verwijderd naar negatief toegepast, kan dit worden gedaan op CSL Live via My Base. Als u positief toegepast/verwijderd dient te gebruiken, dient u het pin profiel op My Base te wijzigen en handmatig de bias op het apparaat te veranderen met behulp van de Self Learn functie:

– Zorg ervoor dat alle vereiste pinnen zich in een herstel-/rusttoestand bevinden en dat u het apparaatmenu verlaat.
– Houd de C-toets ingedrukt tot L op het scherm verschijnt.
– Laat de knop C los
– Het display bevestigt de succesvolle werking door ‘LEARN OK’ weer te geven.

Uitgangen

De standaard uitgang is normaal open. Uitgang 1A + 1B zijn spanningsvrije contacten, die normaal open zijn en geconfigureerd om paddefecten aan het alarmpaneel door te geven.

ALS HET APPARAAT WORDT GEVOED DOOR 24 V (BRANDMELDCENTRALE), LEVERT DE WEERGEGEVEN + KLEM NOG STEEDS 12 V.

Uitgang 2 is een enkeldraads negatieve schakelaaruitgang met een maximale stroom van 100 mA. Deze uitgang wordt standaard niet gebruikt, maar kan worden geconfigureerd door te bellen met CSL Technical Support.

Figuur 5 – Voorbeeld van de bedrading van de storingsuitgang

DIAL CAPTURE

De DualCom Pro kan worden uitgerust met een optionele Modem Capture Module (apart aan te schaffen – onderdeelnummer CS.1.402). Wanneer deze module wordt gebruikt, moet deze worden aangesloten op de hoofdprintplaat via de connector zoals getoond in Figuur 1.

Als u een dual 4G variant van de DualCom Pro gebruikt, moet de plug-on 4G-module worden verwijderd en opnieuw worden geïnstalleerd in de Tamper Proof Case en aangesloten via de RS422 BUS-verbindingen op beide printplaten. Nadat de 4G-module is verwijderd, kan de Modem Capture Module op de DualCom Pro worden gemonteerd. Zowel de Modem Capture Module als de Tamper Proof Case (onderdeelnummer CS.1.500) kunnen worden aangeschaft via de CSL Installer Shop. Volg de instructies die bij het product zijn geleverd.

PANEEL AANSLUITING

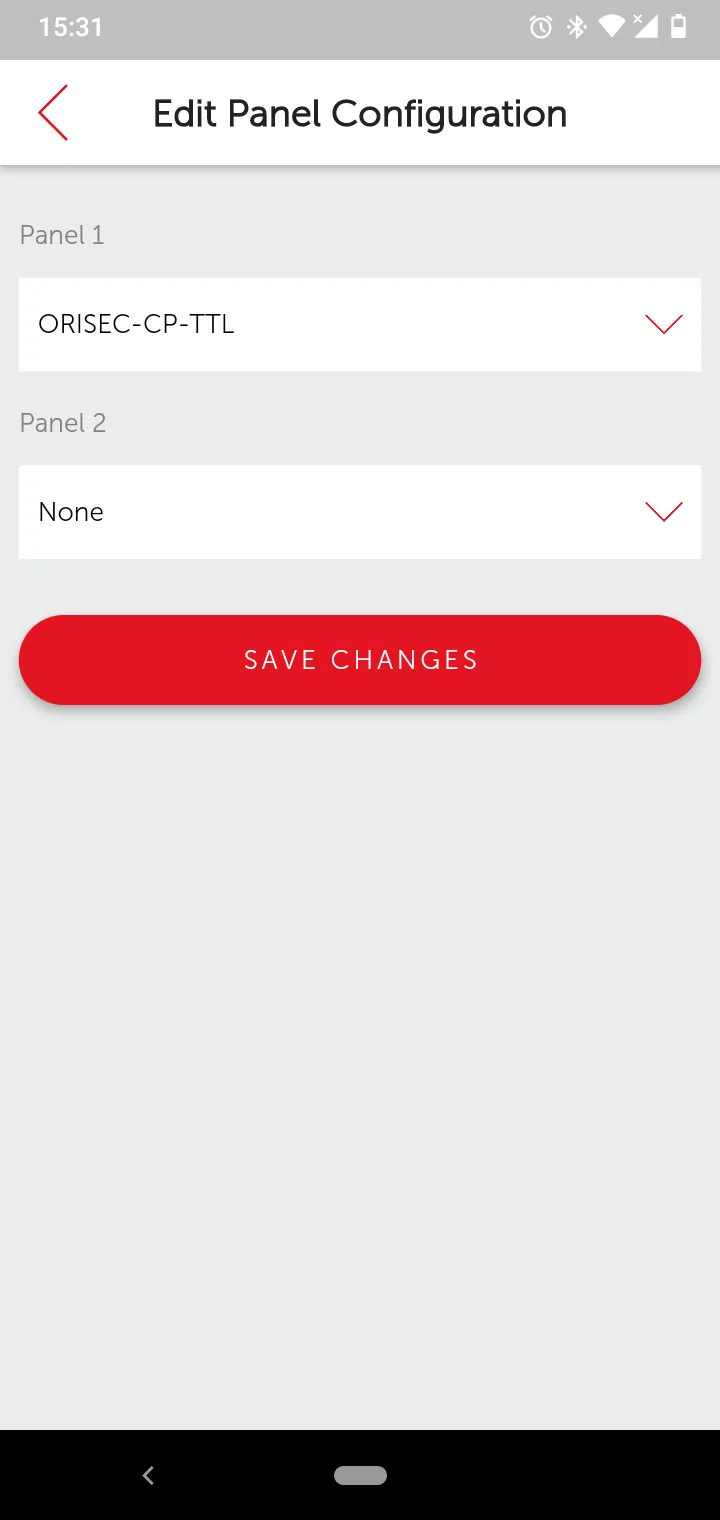

Uw apparaat wordt standaard geleverd zonder een paneelaansluiting (alleen pinnen). Om een seriële verbinding met een controlepaneel in te stellen, gaat u naar My Base en selecteert u het type paneel.
Alternatief kunt u contact opnemen met CSL Technical Support via support@csl-group.com of bellen naar +31 (0) 88 474 7777.

SERIËLE / RS232 / 485 / TTL PANELAANSLUITINGEN

Standaard wordt het DualCom Pro-assortiment geleverd met een seriële kabel die compatibel is met Honeywell (RS485), Orisec (TTL), Pyronix (RS232) en Texecom (TTL) panelen. Andere typen kunnen een extra kabel/aansluiting vereisen, die aangeschaft kan worden via onze Installer Shop – zie Figuur 7 voor meer informatie.
Figuur 6 – Paneelaansluitingsinformatie

Voor andere aansluitingen of verdere instructies voor het programmeren van het controlepaneel kunt u de Paneel handleidingen raadplegen in de Installateurszone op onze website.

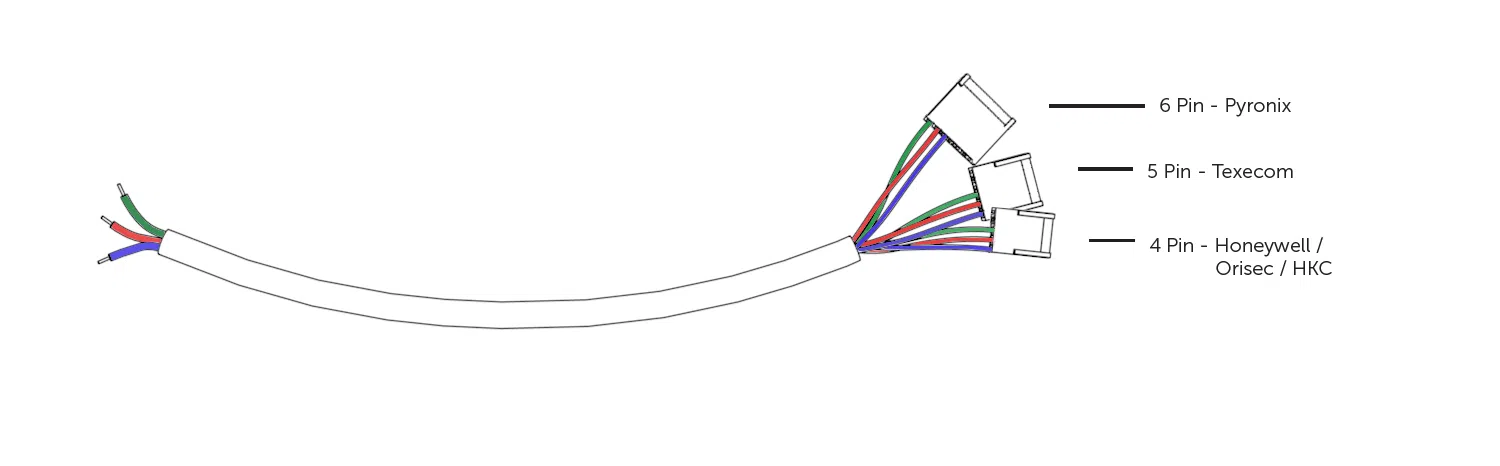

Figuur 7 – Seriële Kabel (RS232/485/TTL)

Zorg er ook voor dat u uw apparaat test met de PAC en voer een volledige reeks testsignalen uit van uw controle-apparatuur. DualCom Pro paden kunnen worden getest met de volgende methode:
– Tik op A-knop tot S wordt weergegeven.
– Tik op knop C om Path Test aan te geven.
– Het display zal PATH TEST aangeven en teruggaan naar Menu S voor 30 seconden voordat het terugkeert naar de signaalsterkte.
Zodra u uw apparaat met succes hebt getest, dient u ervoor te zorgen dat uw PAC controleert of ze signalen ontvangen. Dit kunt u doen door uw PAC te bellen of door hun beveiligde webplatform te gebruiken.

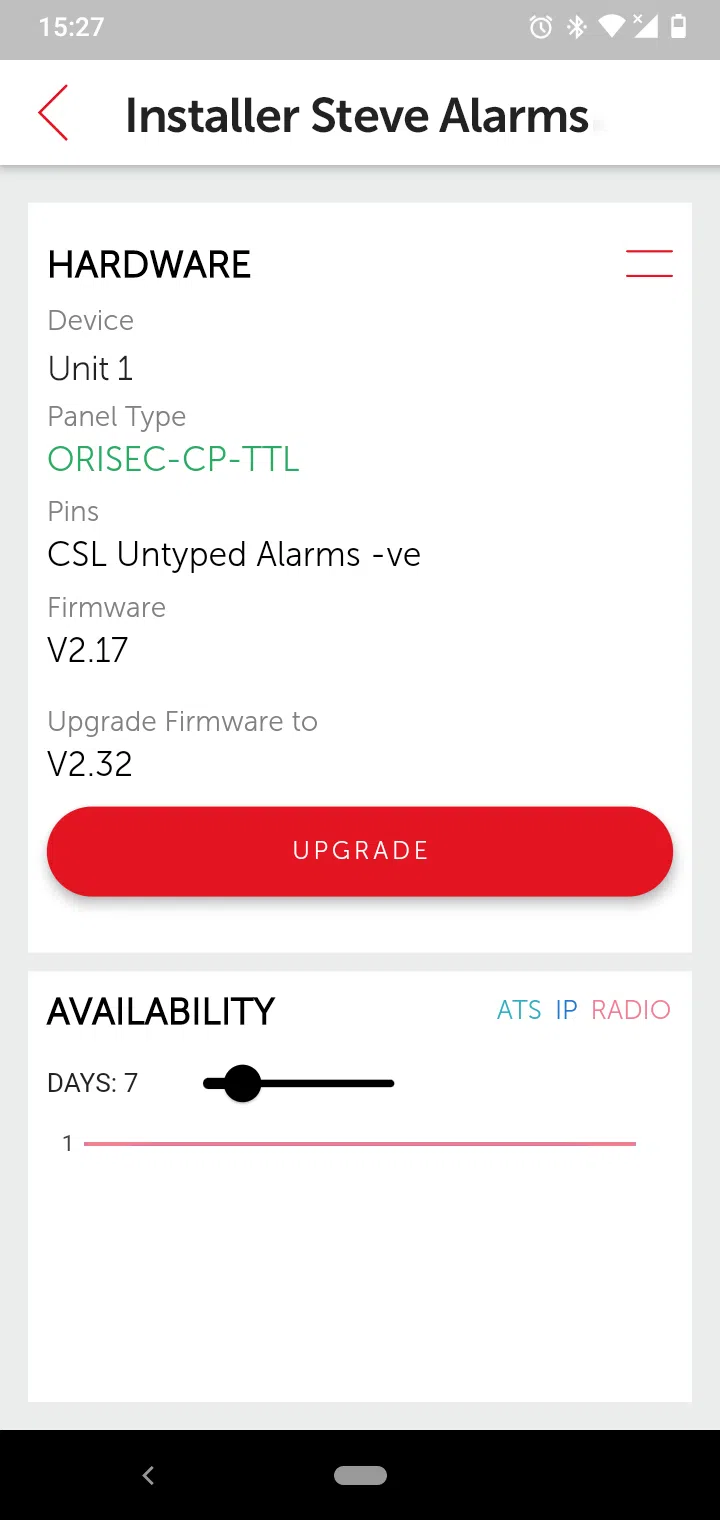

MY BASE APP

My Base biedt installateurs de mogelijkheid om DualCom Pro 2 apparaten te beheren en configureren via een handige app/webportaal.

Download CSL My Base uit uw App Store en vraag de inloggegevens op bij CSL (of bij de CSL webbeheerder binnen uw bedrijf) om toegang te krijgen tot deze geweldige functies:

• Padstatus bekijken
• Signaalsterkte controleren
• Status paneelverbinding bekijken
• Statische IP-informatie configureren
• Pin-configuratie wijzigen
• Beschikbaarheid van ATS-pad controleren
• Apparaatfirmware op afstand upgraden
• Alarmen bekijken
• Alarm testen
• Storingsrelais omkeren
• Uitgangen configureren
• Slimme rapporten wijzigen
• Domeinnaam toevoegen

APPENDIX

Figuur 8 – Beschrijvingen van geselecteerde knopconfiguraties

Figuur 9 – Knopconfiguratie

Figuur 10 – LED’s TIJDENS NORMALE WERKING

LED 1	LED 2	LED 3	LED 4	LED 5
Rode vaste verlichting = Geen signaal	Rode vaste verlichting = Geen signaal	Rode knipperende verlichting = Fatale configuratiefouten	Geen verlichting = Geen verbinding	Geen verlichting = Geen verbinding
Groene knipperende verlichting = Slecht maar bruikbaar signaal	Groene knipperende verlichting = Slecht maar bruikbaar signaal	Amber knipperende verlichting = Niet geconfigureerd	Rode vaste verlichting = Gegevens ontvangen van paneel	Rode vaste verlichting = Gegevens ontvangen van paneel
Groene vaste verlichting = Goed signaal	Groene vaste verlichting = Goed signaal	Groene knipperende verlichting = Communiceren met niet-fatale fouten	Groene vaste verlichting = Gegevens verzenden	Groene vaste verlichting = Gegevens verzenden
		Groene vaste verlichting = Geconfigureerd zonder fouten

RADIO PROBLEEMOPLOSSING

Hoe kan ik mijn signaalpaden laten falen zonder ze te moeten loskoppelen?
Om elk pad te laten falen, selecteer menu-opties N of O
• Menu N – Faal primair pad
• Menu O – Faal secundair pad
Gebruik de A- of B-knop om te scrollen totdat je menu N of O op het display ziet, druk dan op de C-knop en houd deze ingedrukt totdat je (_) ziet. Druk op de A- of B-knoppen om te schakelen tussen Y en N, druk vervolgens op C om de optie te selecteren.

Y = Ja, faal het pad.
N = Normaal, herstel het gefaalde pad.

“Y” faalt het pad alleen voor een totaal van 15 minuten.

Wat betekent de knipperende stip aan de rechterkant van het display?

De knipperende stip in de rechterhoek van het display geeft aan dat de DualCom Pro actief gegevens aan het verzenden is.

Hoe kan ik de signaalsterkte van elk radiomodule controleren?

Je kunt de signaalsterkte van elk radiomodule op een geconfigureerd apparaat controleren via de My Base App. Alternatief kun je tussen de signaalsterkte van elk radiomodule schakelen door DIP-switch 4 van het secundaire radiomodule aan of uit te zetten (tegenovergestelde positie). Het display van de DualCom Pro toont GSM 1 of GSM 2, gevolgd door de Radio Access Technology (RAT) en de signaalsterkte tussen 1-10 (10-100%) afhankelijk van de radiomodule.

Heeft mijn apparaat een roaming SIM?

Ja, alle varianten van de DualCom Pro-apparaten worden geleverd met ten minste 2 roaming 4G SIM’s.

Wat kan ik doen om mijn signaalsterkte te verbeteren als de signaalsterkte van mijn DualCom Pro onder de 3 (30%) ligt?

Voor alle radio-varianten:

• Vermijd het oprollen van de antennekabel
• Verplaats de antenne weg van elektrische apparatuur/bedrading
• Plaats de antenne op een hogere plek in het pand of dichter bij een raam/deur

Wanneer je een dual-radio variant gebruikt, is het mogelijk om een extra Radio/Wi-Fi Module Enclosure met ingebouwde antennes aan te schaffen. Hiermee kun je het secundaire radiomodule op een andere locatie plaatsen. Bezoek de CSL Installer Shop voor meer informatie.
