CSL Router Pro

1. Consulta la ubicación indicada en el informe de inspección del emplazamiento.
2. Ten en cuenta que, para obtener el mejor rendimiento, debes mantenerlo alejado de fuentes de interferencias, como monitores, frigoríficos, fuentes de alimentación, metales, otras antenas, etc.

1. Para todas las instalaciones, ambas antenas LTE deben estar conectadas a los dos conectores LTE. La base de extensión es opcional pero aconsejable. Para algunos sitios, el servicio móvil LTE puede estar desactivado, pero podría activarse en cualquier momento.

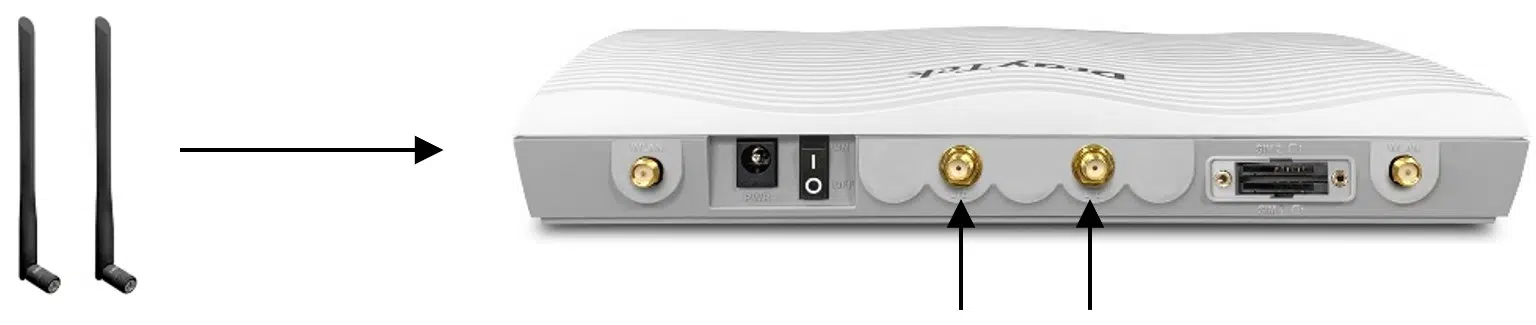

2. Conecta las dos antenas directamente en los dos conectores LTE.

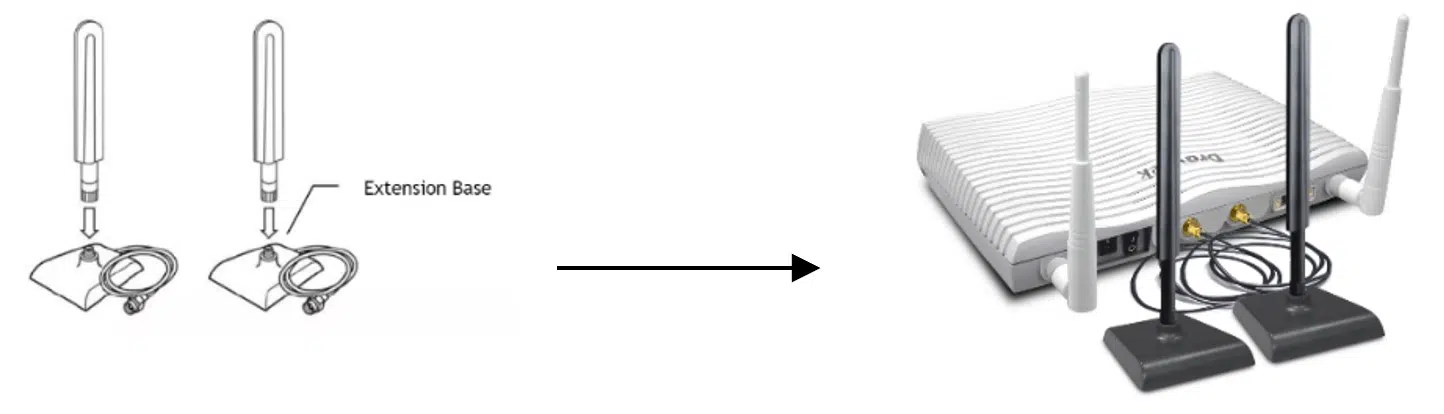

3. Aunque es opcional, se recomienda la instalación de la antena en la base de extensión para mejorar la intensidad de la señal móvil. Atornille las antenas en las bases de extensión.

4. Conecta los dos cables de las bases de extensión a los dos conectores LTE.

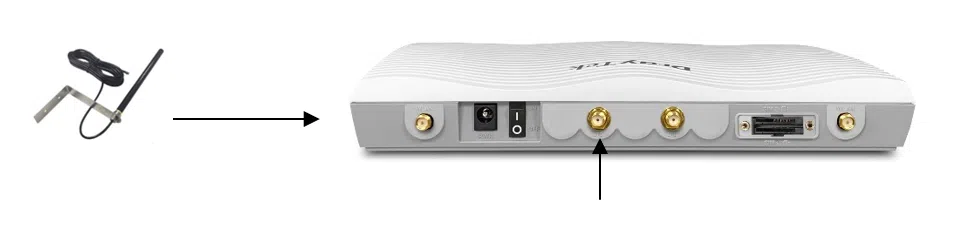

5. Si sólo se va a instalar una antena de alta ganancia, utiliza el conector LTE cercano a la ranura de la tarjeta SIM.

1. Para instalaciones de línea fija, dependiendo de la tecnología, consulta una de las opciones siguientes:

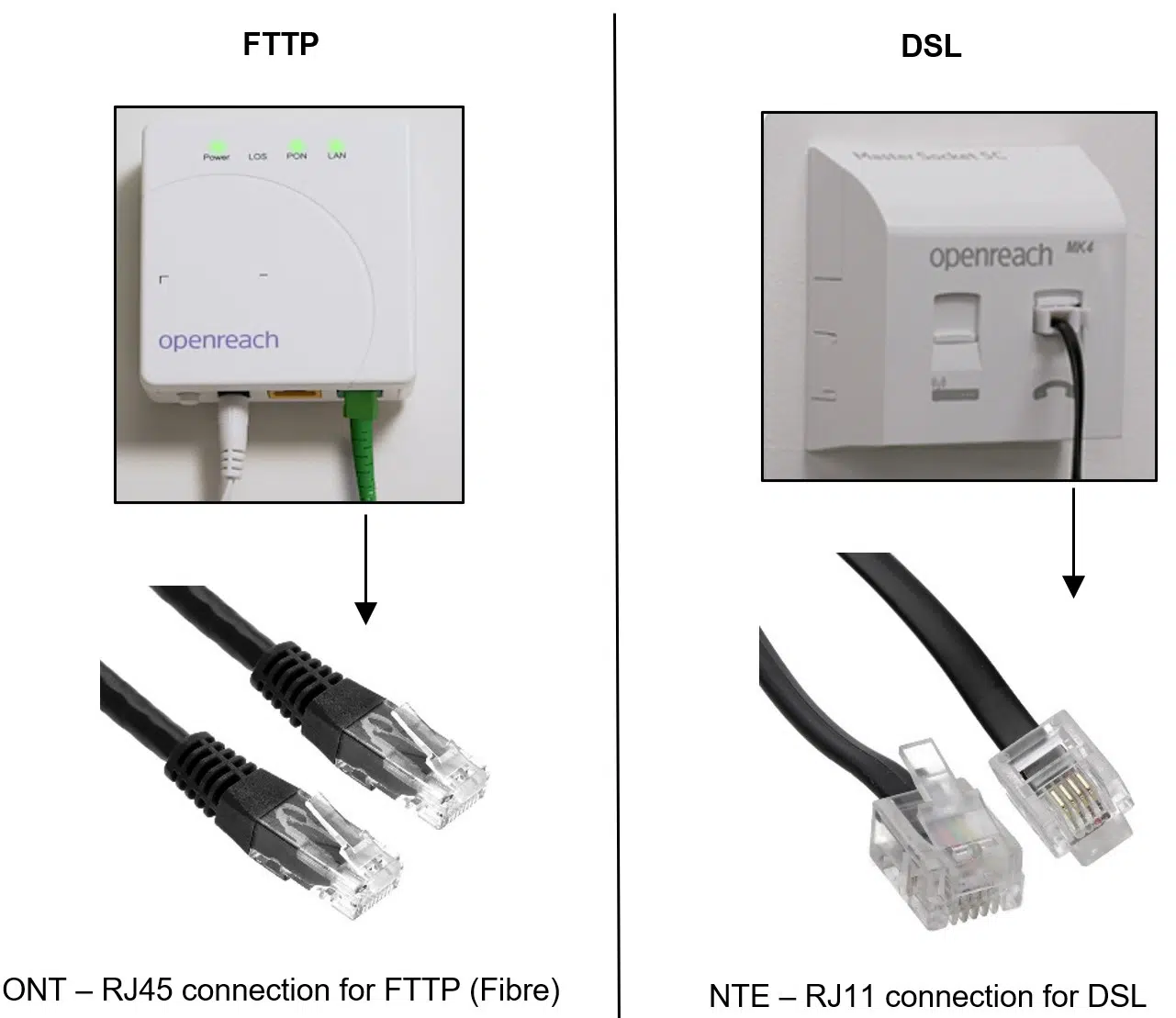

DSL, conecta el cable de banda ancha (RJ11) al puerto DSL de la parte frontal del router y enchufa el otro extremo en el punto de terminación de red (toma de pared) de Openreach u otro proveedor.

FTTP (fibra), conecta el cable RJ45 al puerto WAN2/P6 de la parte frontal del router y enchufa el otro extremo al punto de terminación de red de Openreach u otro proveedor (toma de pared).

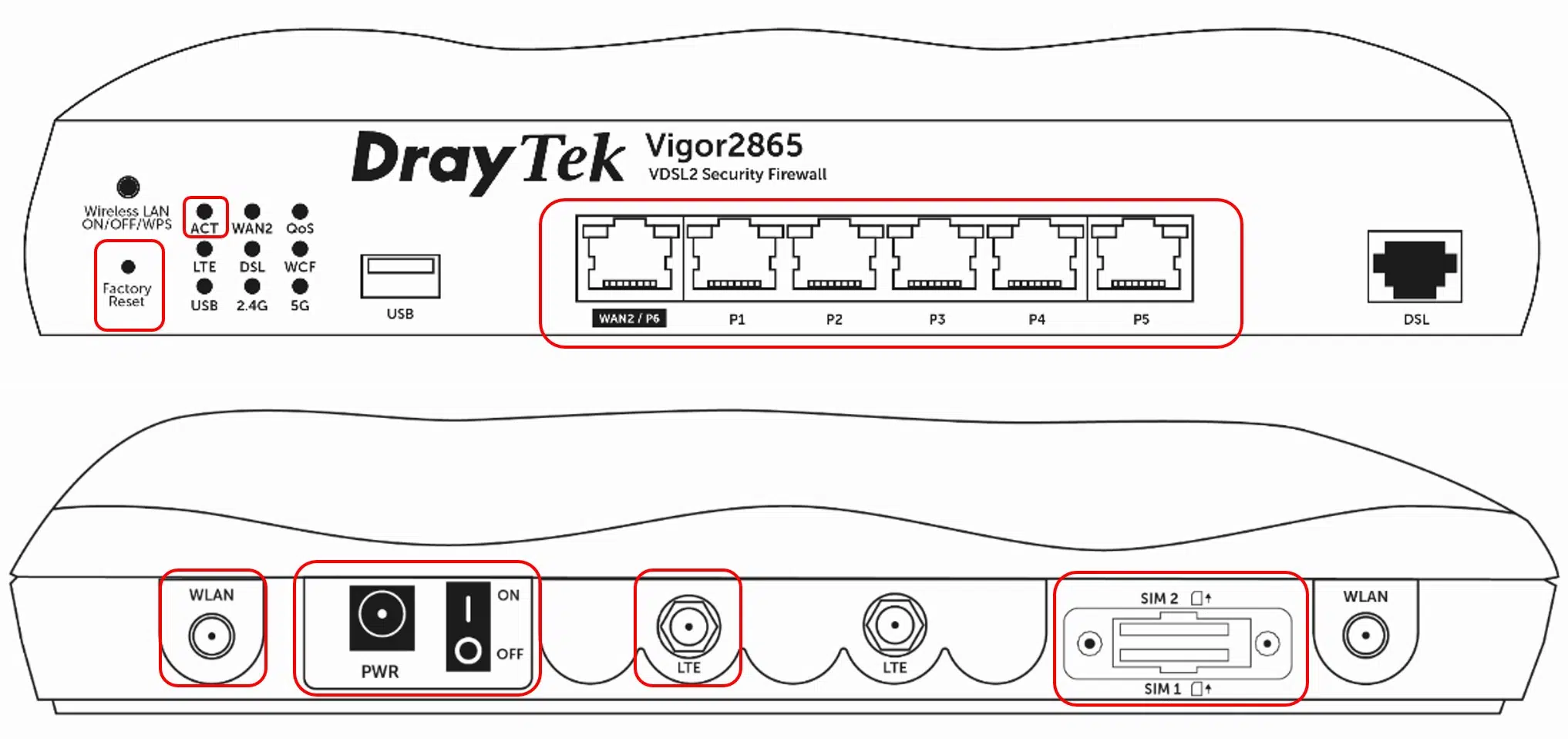

2. Conecta un extremo del adaptador de corriente al puerto de alimentación (PWR) del router, situado en el panel trasero, y el otro lado a una toma de pared.

3. Enciende el router con la fuente de alimentación suministrada pulsando el interruptor de encendido del panel trasero.

4. El sistema comienza a iniciarse. Después de completar la prueba del sistema, el LED ACT se encenderá y empezará a parpadear indicando que la conexión se está sincronizando.

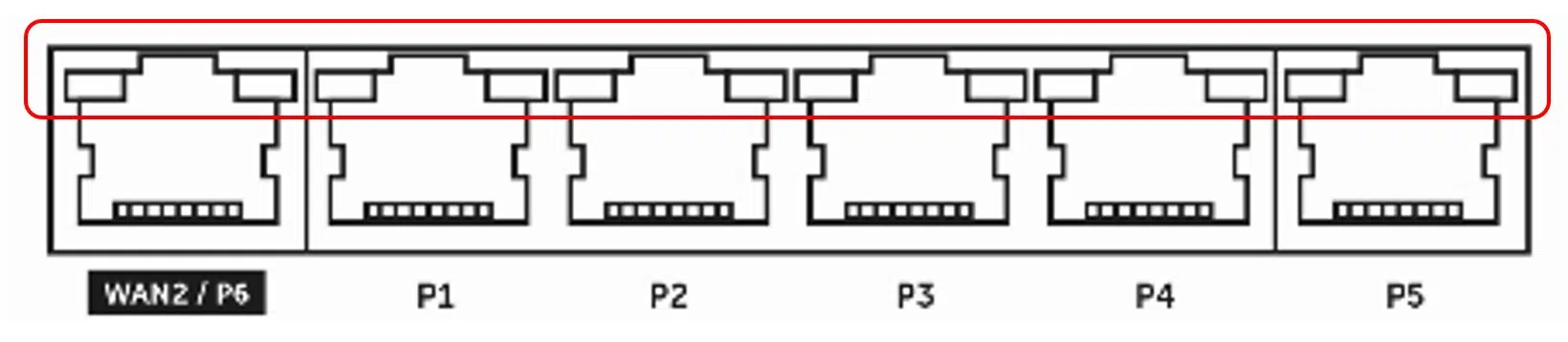

5. Para instalaciones de línea fija, una vez completada la sincronización de la línea, el LED DSL (para DSL) o el LED WAN2 (para FTTP) debería ponerse fijo indicando la transferencia de datos.

6. Para instalaciones LTE móviles, para obtener los mejores resultados, asegúrese de que el LED verde LTE está encendido para indicar que el router ha establecido la intensidad de la señal.
(El estado del LED APAGADO indica que el servicio móvil no se detecta o está desactivado).

7. Por último, espera 10 minutos a que el router se conecte y descargue los cambios de configuración. El router se reiniciará automáticamente para instalar la última configuración.

1. Si se ha confirmado la provisión del servicio DSL, el LED DSL parpadeará rápidamente indicando que la conexión se está sincronizando.
2. Una vez finalizada la sincronización de la línea, el LED DSL se iluminará para indicar la transferencia de datos.

1. Para obtener los mejores resultados, asegúrate de que el LED verde LTE está encendido para indicar que el router ha establecido una conexión y dispone de un servicio móvil.
2. El LED apagado indica que no se ha detectado un servicio móvil o que está desactivado. Comprueba el cableado de la antena y/o cambie la posición de las antenas donde haya buena cobertura móvil. Consulta el paso 3.

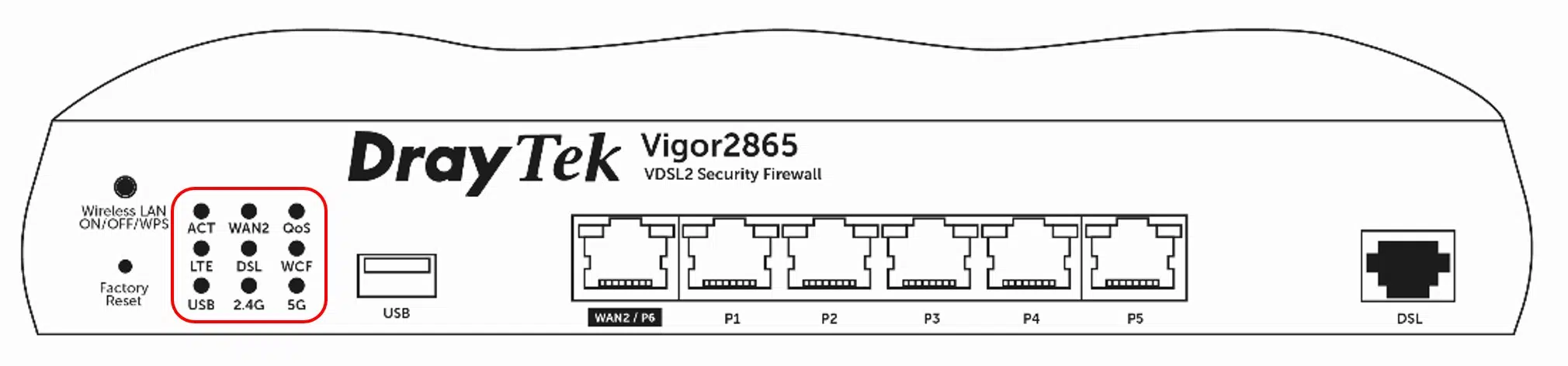

Un router correctamente instalado y puesto en marcha mostrará el siguiente comportamiento de los LED:

LED ACT = Parpadeando

LED LTE = Sólido/parpadeando rápidamente (si se aplica el servicio móvil)

LED DSL = Sólido (si se aplica el servicio de línea fija)

LED WAN2 = Sólido/parpadeando rápidamente (si se aplica el servicio de línea fija)
